주문 전에 촉각 스위치 데이터시트를 읽는 방법
대부분의 타크 스위치 주문 실수는 잘못된 제품 검색 때문이 아닙니다. 구매자가 데이터시트를 열고 숫자를 스캔한 후 스위치가 작동할 거라고 생각해서 발생합니다. 데이터시트는 당신과 공장 사이에 유일하게 구속되는 기술 문서입니다. 한 사양을 잘못 읽거나 아예 한 섹션을 건너뛰면 생산 중에 스위치가 고장 나거나 PCB 재설계가 발생하거나 최종 사용자의 손에 들면 어색하게 느껴질 수 있습니다.
이 가이드는 촉각 스위치 데이터시트의 모든 주요 섹션, 각 사양이 실제로 의미하는 바, 다양한 용도에서 허용되는 값, 샘플이나 대량 주문 전에 주의해야 할 경고 신호를 안내합니다. 새로운 부품을 평가하는 PCB 엔지니어든, 공급업체를 자격을 심사하는 조달 담당자이든, 자재 명세서를 검토하는 제품 관리자든, 이 글은 전술 스위치 데이터시트를 자신 있게 읽을 수 있는 실용적인 지식을 제공합니다.
촉각 스위치 데이터시트에 일반적으로 포함된 내용
표준 전술 스위치 데이터시트는 기계 사양, 전기 사양, 환경 사양, 치수 도면의 네 가지 주요 섹션으로 나뉩니다. 대부분의 데이터시트에는 주문 코드 표, 회로도, 권장 PCB 랜드 패턴 또는 구멍 치수표도 포함되어 있습니다.
공급업체 데이터시트에 이러한 섹션, 특히 전기 사양이나 치수 도면이 빠져 있다면, 그것 자체가 진행 전에 알아두는 가치가 있는 품질 신호입니다.
표준 촉각 스위치 데이터시트를 열면 예상해야 할 구조는 다음과 같습니다:
| 데이터시트 섹션 | 다루는 내용 |
|---|---|
| 기계적 사양 | 작동력, 이동 거리, 액추에이터 높이, 차체 치수 |
| 전기 사양 | 정격 전압/전류, 접촉 저항, 절연 저항, 유전체 강도 |
| 환경 사양 | 작동 온도, 저장 온도, IP 등급 |
| 입체 도면 | 본체 크기, 액추에이터 높이, 핀 피치, PCB 구멍 직경 |
| 순서 코드 표 | 특정 구성에 맞는 부품 번호를 디코딩하는 방법 |
| 회로도 | 내부 접촉 방식 (SPST-NO 또는 기타 방식) |
기계적 사양: 가장 먼저 확인해야 할 사항
작동 힘(작동력)
작동력(가동력이라고도 함)은 스위치를 눌러 신호를 작동시키는 데 필요한 압력의 크기를 말합니다. 이는 그램-포스(gf) 또는 뉴턴(N)으로 표현됩니다. 두 단위는 직접적으로 관련이 있습니다: 1 N ≈ 102 gf.
표준 택트 스위치는 다양한 작동 범위로 제공됩니다. 가장 일반적인 값은 응용 유형에 따라 100 gf에서 320 gf 사이입니다.
| 작전 부대 | 만져봐 | 일반적인 적용 |
|---|---|---|
| 100–130 GF | 아주 가벼운 터치 | 휴대용 기기, 웨어러블, 어린이 전자제품 |
| 160 GF | 표준 라이트 프레스 | 가전제품, 리모컨, 컴퓨터 주변기기 |
| 200–260 구단 | 단호하고 신중한 압력 | 산업 제어, 자동차 패널, 의료기기 |
| 300–320 GF | 강력한 언론 | 안전 중요 또는 사고 방지 작동 응용 |
데이터시트의 작동 힘 값은 일반적으로 160 gf ± 50 gf 같은 공차가 포함된 명목값으로 표기됩니다. 데이터시트에 허용오차 없이 단일 수치만 표시되어 있다면, 공급업체에 직접 문의하세요. ± 50 gf의 허용 오차가 표준이며; 이 기능을 제공하지 못하는 공급업체는 신고할 가치가 있습니다.
잘못된 작동 압력을 선택하는 것은 가장 흔한 사전 주문 실수 중 하나입니다. 너무 가볍면 스위치가 실수로 작동할 수 있습니다. 너무 무겁면 사용자 경험이 떨어지며, 특히 버튼 상호작용이 잦은 소비자 제품에서는 더욱 그렇습니다.
이동 거리 (스트로크 및 전이동)
이동 거리는 액추에이터가 휴지 상태에서 완전히 작동 상태까지 물리적으로 이동하는 거리를 의미합니다. 대부분의 전술 스위치 데이터시트는 이를 총 이동 거리 또는 스트로크로 표현하며, 일반적인 범위는 0.25mm에서 0.35mm입니다.
일부 데이터시트에서는 다음과 같은 조건을 구분합니다:
- 여행 전: 정지에서 클릭(접촉 닫힘)이 발생하는 지점까지의 거리입니다
- 오버트래블: 접점 닫힌 후 스위치가 바닥에 도달하기 전 남은 움직임
정밀한 작동 타이밍이 중요한 애플리케이션 — 예를 들어 게임 컨트롤러나 고속 신호 입력 — 에서는 사전 이동 거리와 총 이동 거리가 사용자 경험에 의미 있는 영향을 미칠 수 있습니다. 대부분의 표준 PCB 응용 분야에서는 전체 이동 범위만이 검토해야 할 수치입니다.
액추에이터 높이 및 차체 치수
액추에이터 높이는 PCB 상단에서 스위치 버튼 끝까지의 거리입니다. 이것은 미적인 평가가 아니라 중요한 측정입니다. 제품에 PCB 위에 오버레이, 촉각 멤브레인, 또는 베젤이 있다면, 액추에이터는 접촉할 수 있을 만큼 충분히 높아야 하지만 너무 높아서 정렬이 어긋나거나 기계적 스트레스를 유발해서는 안 됩니다.
신체 발자국도 똑같이 중요합니다. 스루홀 타크 스위치의 가장 일반적인 표준 바디 크기는 6×6 mm이며, SMD 변형은 4.5×4.5 mm, 5×5 mm, 6×6 mm 구성으로 제공됩니다.
풋프린트를 승인하기 전에 항상 데이터시트의 치수 도면(사양 목록뿐만 아니라)을 교차 검증하세요. 비표준 높이나 면적이 필요하다면 맞춤 구성을 요청하세요 — 이를 통해 이용 가능한 옵션을 검토할 수 있습니다 맞춤형 촉각 스위치 가이드.

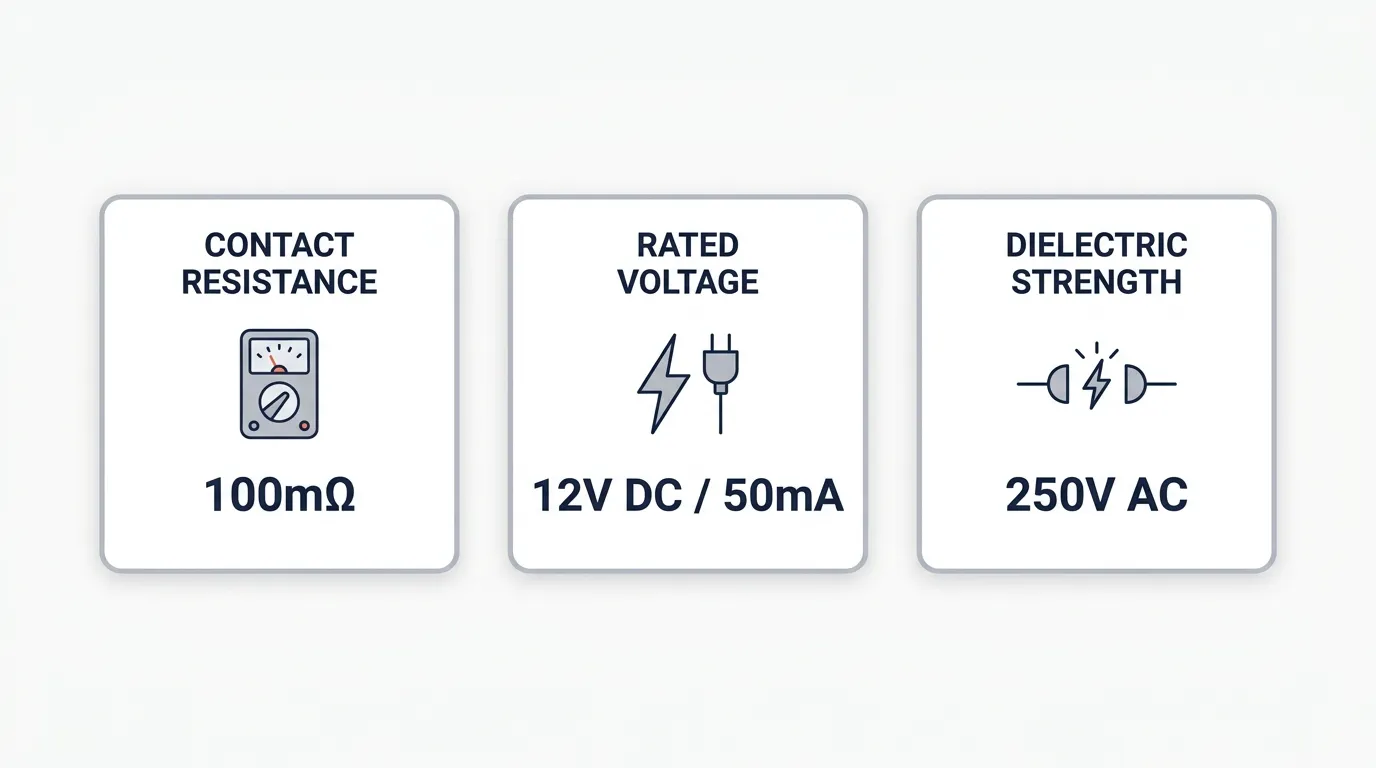

전기 사양: 안전 중요 섹션
정격 전압 및 전류
전술 스위치의 전기 등급은 안전 작동 범위를 정의합니다. 대부분의 표준 전술 스위치는 다음과 같은 등급을 가지고 있습니다 50 mA 12V DC. 이는 대부분의 논리 레벨 및 저전력 디지털 회로에 충분하며, 이는 전술 스위치의 주요 용도입니다.
정격 전압과 최대 전압을 혼동하지 마세요. 정격 전압은 의도된 연속 작동 조건입니다. 최대 전압은 절대 한계 한계이며, 최대 전압에 근접하거나 그 전압에서 작동하면 스위치 수명이 크게 단축되고 접촉 아크 위험이 증가합니다.
산업용 또는 고출력 응용의 경우, 스위치의 정격 전류와 전압이 회로의 실제 요구사항과 일치하는지 확인하세요. 50 mA / 12 V DC 정격 스위치는 공급업체로부터 해당 범위에 적합하다는 명확한 확인 없이 24 V 산업용 회로에서 절대 사용해서는 안 됩니다.
접촉 저항
접촉 저항은 스위치가 닫힌(작동) 위치에 있을 때 스위치 접점에서 측정되는 전기 저항입니다. 이는 밀리오옴(mΩ) 단위로 측정됩니다.
택트 스위치의 접촉 저항에 대한 업계 표준 최대값은 다음과 같습니다. 100 mΩ 초기 값. 프리미엄 사양, 특히 금도금 접점의 경우 보통 ≤50 mΩ를 달성합니다.
왜 이게 중요한가요? 높은 접촉 저항이 두 가지 문제를 일으킵니다. 첫째, 저전력 논리 레벨 회로(신호 전류가 1 mA까지 낮을 수 있음)에서는 약간의 저항도 신호 무결성을 저하시킬 수 있습니다. 둘째, 수천 번의 사이클에 걸쳐 접촉 저항이 높아지면 접촉 지점에서 미세한 열이 발생하여 마모가 가속화됩니다.
| 접촉 자료 | 일반적인 저항 | 최고의 |
|---|---|---|
| 은(표준) | ≤100 mΩ | 표준 디지털/논리 회로 |
| 금도금 | ≤50 mΩ | 저전류 신호선, 민감한 전자장치 |
공급업체의 데이터시트에서 접촉 저항 필드를 비워두면 심각한 경고 신호입니다. 이 사양은 항상 명확히 명시되어야 하며, 이는 접촉 품질을 가장 명확히 나타내는 지표 중 하나입니다.
절연 저항 및 유전체 강도
이 두 사양은 접점이 열려 있을 때 스위치의 전기적 절연 성능을 설명합니다.
절연 저항 는 열린 접점(또는 접점과 접지 사이의 저항) 사이의 저항입니다. 값은 매우 높아야 하며, 일반적으로 250–500 V DC에서 ≥100 MΩ여야 합니다. 절연 저항 값이 낮으면 스위치가 작동하지 않아도 전류가 누설될 수 있어 잘못된 트리거나 회로 오류가 발생할 수 있습니다.
유전체 강도 (내전압이라고도 함)는 스위치가 열린 접점 사이에서 전기적 절연 없이 견딜 수 있는 최대 교류 전압입니다. 표준 시험 가치는 1분 동안 250V 교류. 일부 고급 또는 산업용 스위치는 500V AC에서 테스트됩니다.
이 사양은 습한 환경, 의료기기, 또는 스위치가 고전압 부품과 인접한 모든 회로에서 특히 중요합니다.
기계적 수명: 스위치는 실제로 얼마나 오래 지속되나요?
기계적 수명 등급(작동 수명 또는 수명 주기라고도 함)은 스위치가 접촉 저항, 힘의 감각, 또는 물리적 무결성이 규격 이하로 저하되기 전에 수행해야 할 작동 횟수를 의미합니다. 이는 사이클로 표현됩니다.
전술 스위치 데이터시트에서 볼 수 있는 일반적인 수명 주기 등급:
| 수명 주기 등급 | 일반적인 적용 |
|---|---|
| 30,000–50,000 사이클 | 기본 소비자 전자제품, 저사용 장치 |
| 100,000 사이클 | 표준 소비자 전자제품, 리모컨 |
| 500,000 사이클 | 자주 사용되는 컨트롤, 게이밍 컨트롤러, 산업용 HMI |
| 1,000,000 사이클 | 고주기 산업 응용 분야, 의료기기 |
숫자 자체는 맥락 없이는 의미가 없습니다. 번역 방법은 다음과 같습니다:
일일 누름 횟수 ÷ 수명 = 스위치 수명(일수 단위)
예를 들어, TV 리모컨 버튼은 100,000 사이클로 정격된 스위치를 사용해 하루에 평균 30번 눌렀습니다: 100,000 ÷ 30 = 3,333일 ≈ 9년. 그것만으로도 충분할 것입니다. 게이밍 컨트롤러 버튼으로 쓰이는 스위치가 하루에 500번 누르면 200일밖에 못 가는데, 이는 명백히 부족했다.
더 높은 가동력 스위치(260–320 gf)는 금속 돔이 작동당 더 큰 기계적 응력을 받기 때문에 빛 가속도 스위치보다 수명 주기 등급이 낮은 경향이 있습니다.
대량 주문할 경우, 수명 주기 기대치가 보증 위험에 직접적으로 영향을 미칩니다. 라이프사이클 요구사항을 대량 구매 결정과 일치시키는 방법에 대해 더 알고 싶다면, 촉각 스위치 도매 가이드 이 부분을 더 자세히 다루고 있습니다.
환경 사양: 밀봉 vs. 표준
IP 등급 설명
IP(Intress Protection) 등급은 스위치가 고체 입자(먼지)와 액체(물)에 대한 저항성을 정의하는 표준화된 코드입니다. 모든 택트 스위치가 IP 등급을 가진 것은 아니며, 표준 비밀봉 스위치는 깨끗하고 건조한 실내 PCB 환경에만 적합합니다.
| IP 등급 | 방진 | 액체 보호 | 일반적인 적용 |
|---|---|---|---|
| 등급 없음 | 전혀 없습니다 | 전혀 없습니다 | 실내 PCB와 표준 소비자 전자제품 |
| IP40 | >1mm 고형물로부터 보호됨 | 액체 보호 기능이 없습니다 | 경공업, 사무용 장비 |
| IP54 | 먼지 방지 | 물보라로부터 보호받기 | 주방 가전제품, 자동차 대시보드 |
| IP60 | 완전 방塵 | 액체 보호 기능이 없습니다 | 실외 전자제품, 먼지가 많은 산업용 |
| IP67 | 완전 방塵 | 최대 1m까지 30분간 잠수함 | 야외 기기, 의료, 산업용 HMI |
IP67 등급의 밀폐 스위치는 내부 돔과 접점에 오염물질이 도달하지 않도록 밀봉된 하우징으로 특별히 설계되었습니다. IP67 용도로 밀봉되지 않은 스위치를 주문한다면, PCB 코팅이나 인클로저 설계를 아무리 해도 스위치 자체가 인그레스 포인트라는 점을 완전히 보상할 수 없습니다.
공급업체 데이터시트의 IP 등급이 자기 신고인지 독립적으로 테스트된 것인지 항상 확인하세요. 신뢰할 수 있는 공급업체는 시험 표준 참조를 지정합니다(IEC 60529는 IP 등급의 국제 표준입니다). 데이터시트에 IP 코드나 테스트 참조가 없는 '방수'만 적혀 있다면, 검증되지 않은 것으로 간주하세요.
작동 및 저장 온도 범위
표준 전술 스위치는 다음과 같이 평가됩니다 –20°C에서 70°C 작동 중입니다 그리고 –20°C에서 85°C 저장. 일부 산업용 및 자동차용 스위치는 이 용량을 –40°C까지 연장하고, 저장 온도는 105°C 이상으로 확장됩니다.
만약 제품이 자동차 실내 공간, 야외 공간 또는 열 발생 부품 근처에서 작동한다면, 운영 온도와 저장 온도 범위가 실제 환경과 일치하는지 — 단순히 명목 작동 온도뿐 아니라 반드시 확인하세요.

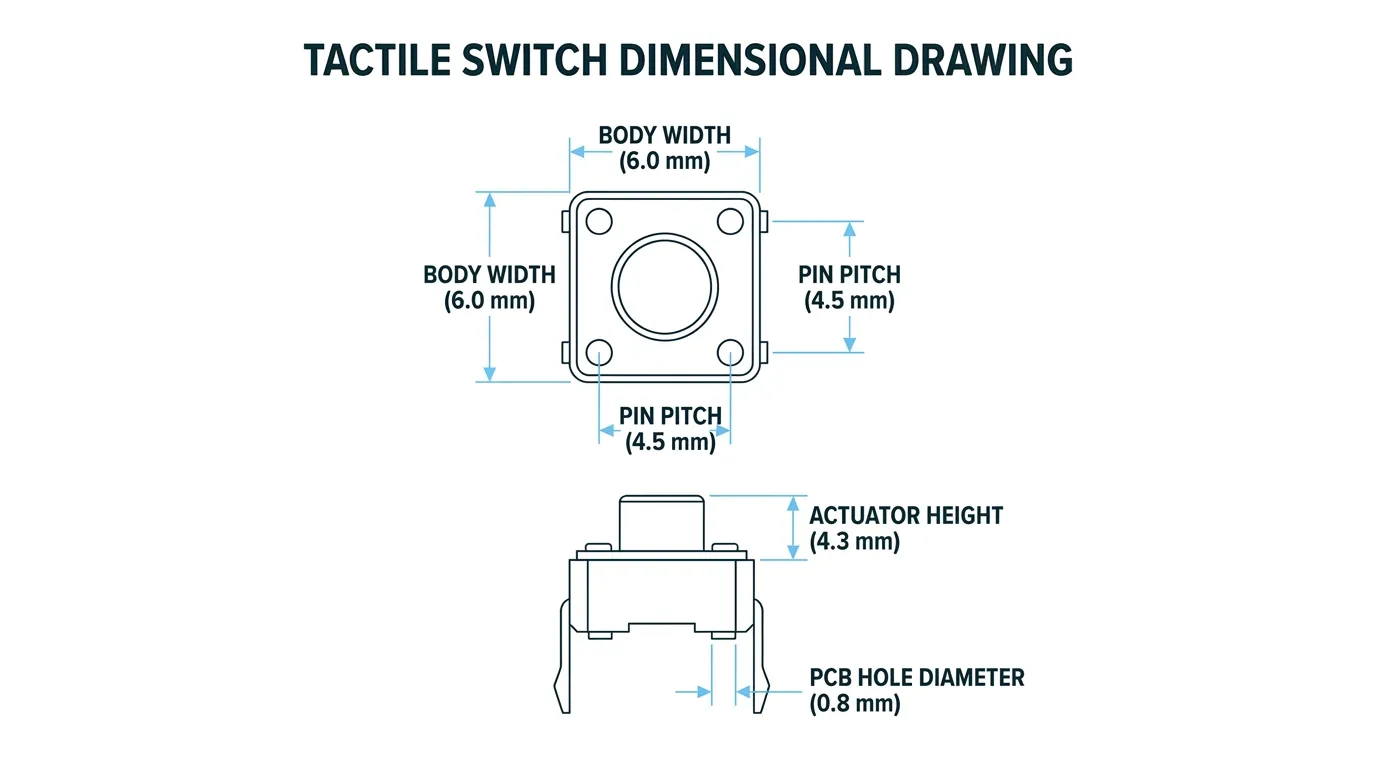

입체 도면 읽기 방법
치수 도면은 PCB 설계자에게 전술 스위치 데이터시트에서 가장 실질적으로 중요한 부분이지만, 동시에 오해가 가장 많이 발생하는 부분이기도 합니다. 추첨에는 일반적으로 다음과 같은 구성이 포함됩니다:
- 상단 뷰: 몸체 윤곽선, 핀 위치, 풋프린트 치수 (길이 × 너비)
- 측면 모습: 전체 차체 높이, 차체 상단 위 액추에이터 높이, PCB 아래 핀 길이
- 핀/패드 배치: 핀 간 간격(피치), 스루홀의 핀 직경 또는 SMT의 패드 크기
- 권장 PCB 구멍 직경: 관통 구멍 유형에서는 권장 드릴 크기(일반적으로 1.0–1.3 mm)
흔한 실수는 혼란스럽습니다 액추에이터 높이 (PCB 표면에서 버튼 상단까지 측정) 체신 (스위치 하우징 높이만) 이것들은 서로 다른 측정값입니다. 제품의 오버레이나 앞면 패널 두께가 주문 시 지정해야 할 높이를 결정합니다.
핀 피치와 본체 크기는 PCB 배치와 정확히 일치해야 합니다. 핀 피치에서 0.2mm 오차만 있어도 PCB 구멍에서 스위치가 어긋나게 되어 납땜 브리지나 조립 중 기계적 스트레스가 발생할 수 있습니다.
주문 코드 / 부품 번호 구조
대부분의 전술 스위치 공급업체는 주요 사양을 제품 부품 번호에 직접 인코딩합니다. 주문 코드 구조를 이해하면 주문한 내용이 실제로 인용된 것과 정확히 일치하는지 확인할 수 있습니다.
일반적인 주문 코드 구조는 다음과 같습니다:
예시: TS-A6PG-T160
코드의 각 구간은 다음을 나타낼 수 있습니다:
- 스위치 시리즈 또는 본체 크기 (예: A6 = 6×6 mm 본체)
- 장착 유형 (P = 관통구멍, S = SMT)
- 구성 또는 터미널 스타일 (G = 표준 터미널)
- 작동 힘 (T160 = 160 gf)
주문 코드의 디코딩 테이블은 항상 공급업체 데이터시트의 끝이나 하단에 포함되어 있습니다. 주문하기 전에 항상 이 표를 읽어보세요. 부품 번호의 한 문자 — 예를 들어 T160에서 T260으로 바꾸면 작동 힘이 160 gf에서 260 gf로 바뀌어 완전히 다른 제품 느낌을 줍니다. 이 오류는 조달 과정에서 자주 발생하며, 특히 여러 변형 모델을 주문할 때 더욱 그렇습니다.
공장에서 직접 조달한다면, 신뢰할 수 있는 곳입니다 중국 전술 스위치 공급업체 데이터시트에 명확한 주문 코드 가이드를 제공하고, 생산 전에 서면으로 구성을 확인합니다.
공급업체 데이터시트의 경고 신호
모든 데이터시트가 똑같이 만들어진 것은 아닙니다. 소규모 제조업체의 공장 생산 데이터시트는 중요한 사양을 누락하거나 품질 검증을 어렵게 하는 방식으로 데이터를 제시하는 경우가 있습니다. 다음은 가장 중요한 경고 신호들입니다:
| 레드 플래그 | 이것이 전달하는 신호 | 공급업체에 물어볼 것점 |
|---|---|---|
| 접촉 저항 필드가 비어 있거나 누락되어 있습니다 | 공장에서는 접촉 품질을 테스트하지 않거나 보장할 수 없습니다 | 테스트 보고서를 요청하고 구매 주문서에 ≤100 mΩ를 명시하세요 |
| 생애주기 등급은 명시되지 않음 | 스위치는 기대에 크게 못 미칠 수도 있습니다 | 시험 기준과 등급 사이클 카운트를 서면으로 요청하세요 |
| IP 코드 없이 "밀봉" 또는 "방수" 라벨 | 검증되지 않은 환경 주장 | IP 등급 및 IEC 60529 테스트 참조를 요청하세요 |
| 데이터시트에는 치수 도면이 없습니다 | PCB 풋프린트 호환성 검증 불가능 | 전체 기계 도면(DXF 또는 PDF) 요청하세요 |
| 공차 없이 작동력에 대해 명시됨 | 명목상의 값, 실제 변동은 알 수 없습니다 | 허용 구간을 요청하세요 (표준은 ±30–50 gf입니다) |
| 데이터시트에서 누락된 온도 범위 | 환경 성과는 검증되지 않았습니다 | 작동 및 저장 온도 테스트 데이터 요청 |
| 혼합 또는 일관성 없는 단위(gf와 N을 혼용) | 데이터시트가 부주의하게 조립되었을 수도 있습니다 | 모든 값을 교차 확인하고 명확한 설명을 요청하세요 |
완전하고 잘 구조화된 데이터시트는 공급업체의 제조 분야를 나타내는 가장 신뢰할 수 있는 대리 지표 중 하나입니다. 기술 문서가 불완전하면, 제품 품질도 같은 격차를 반영할 수 있습니다. 대규모 구매 전 공급업체 품질 평가에 대한 전체 프레임워크를 위해, 벌크 Tact 스위치 구매 가이드 공급업체 자격 요건을 자세히 다룹니다.
촉각 스위치 데이터시트 — 사전 주문 체크리스트
공급업체 데이터시트를 기반으로 전술 스위치 주문을 승인하기 전에, 다음 사항들을 모두 확인하세요:
| 사양 | 확인할 사항 | 허용 기준 |
|---|---|---|
| 작전 병력 | 관용을 가지고 말함 | 100–320 gf, ±30–50 gf 허용 |
| 이동 / 뇌졸중 | 총 이동 확인 | 일반적으로 0.25–0.35 mm |
| 액추에이터 높이 | PCB/오버레이 디자인과 일치합니다 | 제품 설계에 반대됨 |
| 차체 크기(차체 크기) | PCB 레이아웃과 일치함 검증 | 정확한 mm 일치, 근사치가 아닙니다 |
| 정격 전압 / 전류 | 회로 작동 범위 내에서 | 일반적으로 12V DC / 50 mA |
| 접촉 저항 | 명확히 언급됨 | ≤100 mΩ (금 접점의 경우 ≤50 mΩ) |
| 절연 저항 | 명확히 언급됨 | ≥100 MΩ |
| 유전체 강도 | 명확히 언급됨 | ≥250 V AC / 1분 |
| 수명주기 등급 | 애플리케이션 사용 패턴과 일치함 | 대부분의 소비자 사용을 위한 100,000 사이클 |
| IP 등급 | 환경 확인 | 습기/야외용 IP67; 실내 PCB에는 없습니다 |
| 작동 온도 | 적용 범위 포함 | 표준 사용 시 최소 –20°C에서 70°C |
| RoHS 준수 | 데이터시트에 표시됨 | EU 시장에 필수 사항 |
| 주문 코드 | 해독 및 확인 | 사양표와 교차 참조함 |
| 입체 도면 | 전체 도면 선물 | 상단, 측면 뷰, 핀 피치 포함 |
피해야 할 흔한 실수
최대 전압으로 설계하는 것. 데이터시트의 최대 전압은 고장 한계에 해당하는 것이지 운영 권장사항이 아닙니다. 항상 정격 전압 이하로 설계하세요.
생애 주기를 무제한 보장으로 간주합니다. 100,000 사이클 등급은 스위치가 그 사이클 동안 접촉 저항과 작동력 사양을 충족하도록 테스트된다는 의미입니다. 이것이 스위치가 정확히 100,001 사이클에 고장난다는 의미는 아닙니다. 하지만 50,000 사이클 전환을 실제 80,000 사이클로 늘리는 제품을 설계하는 것은 불필요한 위험입니다.
밀폐 용도로 표준 스위치를 주문하는 중입니다. 제품이 습기, 물 튀김, 야외 노출에 노출될 경우 IP 등급 스위치는 선택 사항이 아닙니다. 비밀봉 스위치를 보정하기 위해 제품 인클로저에 의존하면 어떤 인클로저도 완전히 제거할 수 없는 단일 기계적 고장점이 남습니다.
액추에이터 높이와 차체 높이를 혼동하는 것. 이 두 차원은 서로 다른 목적을 수행합니다. 액추에이터 높이는 스위치 버튼이 오버레이를 통해 사용자의 손가락에 도달하는지 결정합니다. 차체 높이가 PCB 간극을 결정합니다. 설계 검토에서 이 두 가지를 섞으면 실제 조립 문제를 일으킵니다.
주문 코드 디코딩을 건너뛰는 거야. 조달팀은 종종 주문 코드 표를 읽지 않고 부품 번호를 복사해서 붙여넣기만 합니다. 공급업체 부품 번호의 한 문자 변경만으로도 작동력, 높이 또는 밀봉 등급이 달라질 수 있습니다. 주문을 최종 확정하기 전에 항상 부품 번호 필드를 필드별로 디코딩하세요.
관련 가이드
공급업체 옵션 중에서 선택하거나 대규모 조달을 계획하는 단계라면, 완전 전술 스위치 가이드 제품군 전체(유형, 구성, 응용 및 소싱 개요)를 다루며, 데이터시트에서 사양 요구사항을 확인한 후 유용한 참고 자료가 됩니다.
중국 기반 공장에서 직접 조달하는 구매자에게는 공장 데이터시트를 평가하고 적절한 문서를 요청하는 방법을 이해하는 것이 다음과 같습니다. 전술 스위치 공급업체 중국 가이드. 만약 프로젝트가 비표준 사양을 포함한다면 — 맞춤형 높이, 맞춤 구동력, 또는 맞춤형 하우징 — 맞춤형 촉각 스위치 가이드 제조사와 협력하여 그 파라미터를 올바르게 정의하는 방법을 설명합니다.
촉각 스위치 데이터시트에 관한 FAQ
촉각 스위치의 정상적인 작동 힘은 얼마인가요?
대부분의 표준 전술 스위치는 100 GF에서 260 GF 사이입니다. 가벼운 터치 애플리케이션(소비자용 리모컨, 웨어러블)은 100–160 gf를 사용합니다. 산업용 및 자동차 패널은 일반적으로 200–260 gf를 사용합니다. 작동력은 항상 데이터시트에 허용오차와 함께 기재되어야 하며, 일반적인 허용오차 대역은 ±30–50 gf입니다.
촉각 스위치 데이터시트에서 접촉 저항이란 무엇인가요?
접촉 저항은 스위치가 닫힌 상태일 때 스위치 접점에서 발생하는 전기 저항입니다. 업계 표준 최대 전압은 100 mΩ입니다. 금 접점 프리미엄 스위치는 보통 ≤50 mΩ를 달성합니다. 높은 접촉 저항은 신호 품질을 저하시키고 고주기 응용에서 스위치 수명을 단축시킵니다.
전술 스위치 데이터시트에서 유전체 강도란 무엇을 의미하나요?
유전체 강도는 스위치가 열린 접점 전역에서 전기 절연 없이 견딜 수 있는 최대 교류 전압입니다. 표준 시험 값은 1분 동안 250V AC 전압입니다. 일부 산업용 또는 밀폐 스위치는 500V AC로 정격되어 있습니다. 이는 스위치의 작동 전압과 동일하지 않습니다.
제 제품에 대한 수명 주기 등급이 충분한지 어떻게 계산하나요?
생애주기 등급을 추정 일일 프레스 횟수로 나누면 됩니다: 라이프사이클 ÷ 일일 프레스 = 일수 단위의 수명. 예를 들어, 100,000 사이클÷ 하루 50회 프레스 = 2,000일≈ 5.5년. 항상 안전 계수를 추가하세요 — 설계는 계산된 최소 값인 1.5–2×입니다.
야외 사용 시 Tact 스위치는 어떤 IP 등급이 필요한가요?
IP67은 야외나 습한 환경에서 권장되는 최소 기준입니다. IP67 덕분에 스위치는 완전 방진되어 1미터 깊이에서 30분간 잠수도 견딜 수 있습니다. IP54는 주방 가전제품이나 대시보드 패널과 같은 방수성 환경에 충분합니다. 표준 무표시 스위치는 습기가 노출되는 환경에 적합하지 않습니다.
데이터시트에서 정격 전압과 최대 전압의 차이는 무엇인가요?
정격 전압은 의도된 연속 작동 전압으로, 대부분의 전술 스위치에서는 일반적으로 12V DC입니다. 최대 전압이 절대 상한선입니다. 항상 정격 전압 이하로 설계하세요. 최대 전압으로 작동하면 스위치 수명이 단축되고 특히 고사이클 응용 분야에서 아크 위험이 증가합니다.
중국산 공장 전술 스위치 데이터시트의 사양을 신뢰할 수 있을까요?
중국 전술 스위치 제조사들의 대부분 공장 데이터시트는 테스트 사양을 정확히 반영합니다. 하지만 일부 소규모 공장은 시험 허용 오차를 누락하거나 사양을 비워두거나, IP 코드 없이 '방수'와 같은 검증되지 않은 주장을 사용합니다. 대량 주문을 하기 전에 제품 샘플을 요청하고, 테스트 보고서로 접촉 저항을 확인하며, IP 등급을 테스트 표준 참조와 비교해 검증하세요. 자격을 갖춘 A 중국 전술 스위치 공급업체 주저 없이 완전한 문서를 제공해야 합니다.
데이터시트에 치수 도면이 빠져 있다면 어떻게 해야 하나요?
입체 도면 없이 주문하지 마세요. 도면이 누락되면 PCB 풋프린트 호환성을 확인할 수 없습니다. 샘플이나 생산 주문을 승인하기 전에 공급업체로부터 PDF 또는 DXF 형식의 전체 기계 도면을 요청하세요.
결론
촉각 스위치 데이터시트에는 올바른 순서 결정을 내리기 위해 필요한 모든 것이 포함되어 있지만, 어디를 봐야 하는지, 숫자가 실제로 무엇을 의미하는지 알아야 합니다. 작동력, 접촉 저항, 수명 주기, IP 등급, 치수 정확도는 잘못 읽거나 무시될 때 가장 큰 주문 문제를 일으키는 다섯 가지 사양입니다.
데이터시트의 각 섹션을 체계적으로 검토하고, 위의 사전 주문 체크리스트를 활용하며, 누락된 사양은 주문 전에 반드시 답변해야 할 질문으로 간주하세요. 완전하고 명확하게 명시된 데이터시트를 제공하는 공급업체는 이미 여러분이 원하는 제품 규율을 보여주고 있습니다.
여러 공급업체를 평가하거나, 데이터시트 간 사양을 비교하거나, 공장을 대량 생산 프로그램에 적합하게 해야 한다면, 촉각 스위치 도매 가이드 그 과정을 위한 구조화된 틀을 제공합니다.
