맞춤형 촉각 스위치: 힘, 높이, LED 및 밀봉 가이드
대량 생산을 위해 제품을 설계할 때, 표준 시중에서 구입할 수 있는 택트 스위치는 거의 정확한 요구사항에 맞지 않습니다. 사육장에는 특정 패널 깊이가 있습니다. 사용자들은 장갑을 끼고 있습니다. 기기는 습하거나 먼지가 많은 환경에서 작동합니다. 당신의 UI는 백라이트 피드백이 필요합니다. 이 모든 스위치는 일반 카탈로그에서 선택하는 것이 아니라 귀하의 사양에 맞게 맞춤 제작된 촉각 스위치를 요구합니다.
이 가이드는 맞춤형 전술 스위치에서 가장 중요한 네 가지 매개변수를 다룹니다: 작동력, 액추에이터 높이, LED 통합 및 환경 밀봉. 마지막에는 제조사에 연락하기 전에 무엇을 명확히 해야 하는지 알게 될 것입니다. 전술 스위치 종류와 장착 옵션에 대한 더 넓은 개요는 전체 문서를 참조하세요 한샤의 전술 스위치 제품군.
맞춤형 촉각 스위치란 무엇인가요?
맞춤형 촉각 스위치는 표준 제품 구성이 아닌 구매자가 정의한 사양에 따라 제작된 순간 푸시 버튼 스위치입니다. OEM 또는 프라이빗 라벨 맥락에서 "맞춤"이란 스위치를 제작하기 전에 다음 중 하나 이상을 정의하는 것을 의미합니다: 작동 힘, 액추에이터 높이, LED 색상 및 종류, 밀봉 수준, 접촉 도금 재료, 그리고 때로는 하우징 색상이나 브랜드 등이 포함됩니다.
스위치 자체는 여전히 촉각 순간 스위치로 기능하며, 누르면 회로를 닫고 놓을 때 열어, 뚜렷한 물리적 클릭 소리를 제공합니다. 변화하는 것은 스위치가 힘을 받으면 어떻게 동작하는지, PCB 위에 위치하는 높이, 불이 켜지는지, 그리고 습기나 먼지에 얼마나 잘 노출되는지에 달려 있습니다. 이 네 가지 매개변수는 독립적이지만 상호작용합니다. 맞춤형 액추에이터 높이의 밀폐형 조명 스위치도 가능하지만, 각 변수마다 사용 가능한 구성이 좁아집니다. RFQ 전에 필요한 것을 미리 알면 몇 주간의 수정 시간을 절약할 수 있습니다.
작동력: 적절한 구동 강도 선택
작동력은 그램-포스(gf)로 측정되며, 사용자가 스위치를 작동시키기 위해 가해야 하는 압력을 정의합니다. 이는 맞춤형 전술 스위치에서 가장 중요한 사양 중 하나이며, 가장 자주 오해되는 사양 중 하나입니다.
표준 전력 범위와 그 의미

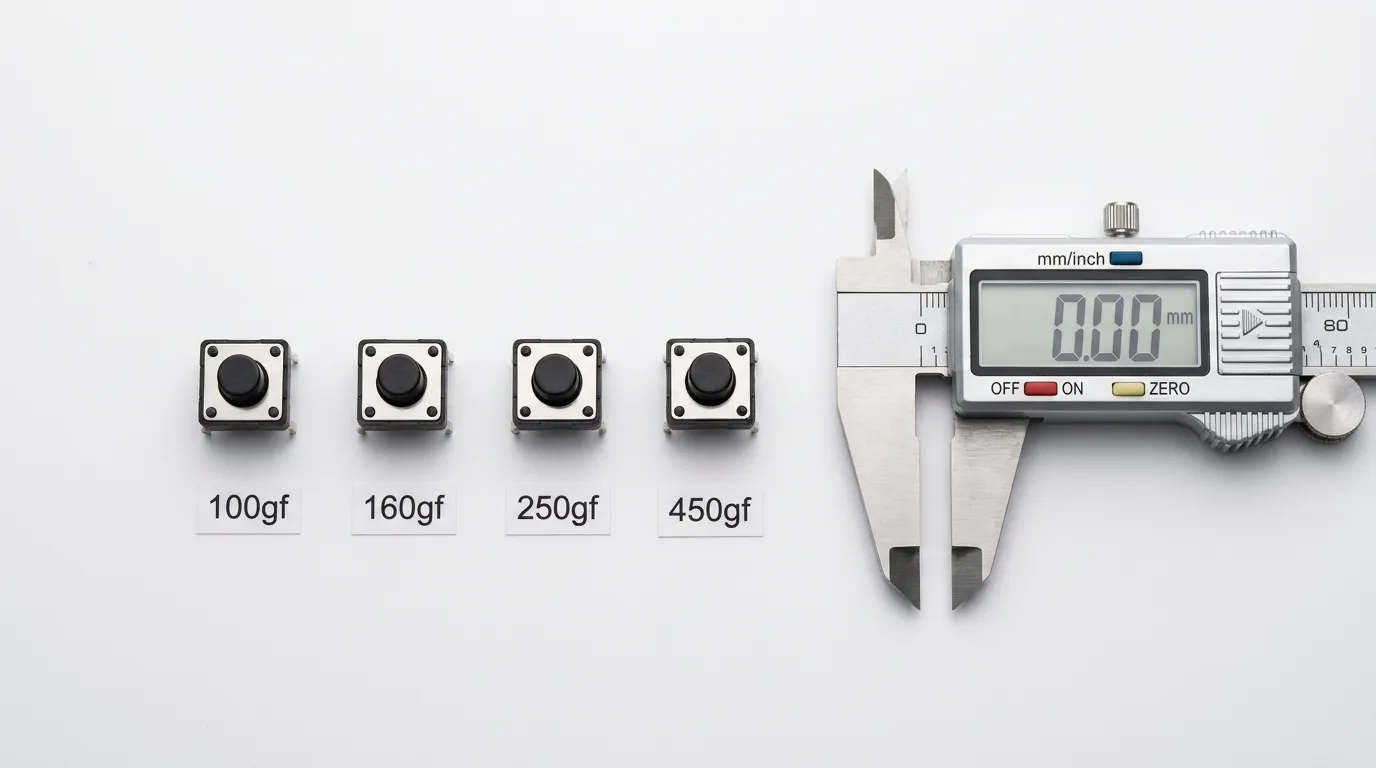

한샤의 전술 스위치 라인업은 네 가지 가장 일반적인 OEM 포스 밴드를 포함합니다:
| 작전 부대 | 만져봐 | 일반적인 적용 | 사용자 프로필 |
|---|---|---|---|
| 100 GF | 아주 가벼운 터치 | 웨어러블, 리모컨, 얇은 소비자 기기 | 미세 운동, 장갑 없음, 가벼운 사용 |
| 160 GF | 경-중형 | 의료용 핸드헬드, 스마트 홈 패널, IoT 기기 | 일반 소비자, 경공업 |
| 250 GF | 중형 회사(Medium-firm) | 산업용 HMI 패널, 실험실 장비, 현장 장치 | 장갑 착용 또는 장갑 없는 일반 사용 |
| 450 GF | 무거운 | 고안전 제어장치, 야외 견고한 장치 | 두꺼운 장갑, 의도적인 발동만 하세요 |
이 값들은 최대 작동 힘, 즉 스냅오버 지점 직전에 느껴지는 최대 저항을 의미합니다. 낮은 힘의 스위치는 빠르고 반응성이 좋습니다; 더 높은 힘의 스위치는 진동이 잦거나 장갑 낀 환경에서 우발적으로 작동하는 것을 방지합니다.
힘과 신청서를 맞추는 방법
규칙은 간단합니다: 가장 힘이 많은 사용 조건에 맞춰 맞추는 것이지, 평균이 아닙니다. 만약 사용자의 10%가 장갑을 끼거나 진동 환경에서 작동한다면, 100 GF 스위치는 팬텀 액츄에이션을 일으킬 수 있습니다. 가볍고 의도적인 누르기가 표준인 의료용 핸드헬드를 설계한다면, 450 GF는 사용자를 답답하게 만들 수 있습니다. 대부분의 일반 가전제품 분야에서 160 GF는 반응성과 실수로 누르는 저항성의 균형을 제공하며, 이는 광범위한 사용자층에 걸쳐 작동합니다.
밀접하게 관련된 변수는 사이클 수명입니다. 더 높은 힘의 스위치는 시간이 지남에 따라 접점 돔에 더 많은 마모를 일으킵니다. 만약 100만 사이클을 요구하는 경우, 공장에 해당 힘 등급이 장기 수명 모델로 제공되는지 확인하세요 — 모든 힘 옵션이 모든 액추에이터 유형에서 제공되는 것은 아닙니다.
액추에이터 높이: PCB에 맞는 스택 맞추기
액추에이터 높이는 스위치가 PCB 표면에서 돌출된 정도를 결정합니다. 이 기능은 스위치가 케이스 패널을 통해 제대로 작동하는지 직접 결정합니다. 이 부분을 잘못 처리하는 것은 OEM에서 가장 흔하고 비용이 많이 드는 설계 오류 중 하나입니다.
스위치 본체 크기별 표준 높이 옵션
가장 일반적인 6×6mm 바디 크기의 경우, 액추에이터 높이는 보통 4.3mm에서 20mm 사이입니다. 3×3mm 바디의 경우 범위가 더 좁아져 보통 2.5mm에서 8mm가 됩니다. 적절한 높이를 선택하려면 PCB와 패널 사이의 간격을 정확히 알아야 합니다.
| 체격 | 액추에이터 높이 범위 | 주석 |
|---|---|---|
| 3×3 mm | 2.5mm – 8mm | SMD의 높은 높이 공급 가능성은 제한적입니다 |
| 6×6 mm | 4.3 mm – 20 mm | 가장 넓은 선택; 가장 일반적인 OEM 크기 |
| 12×12 mm | 4.5 mm – 16 mm | 더 중무장; 산업 및 자동차 |

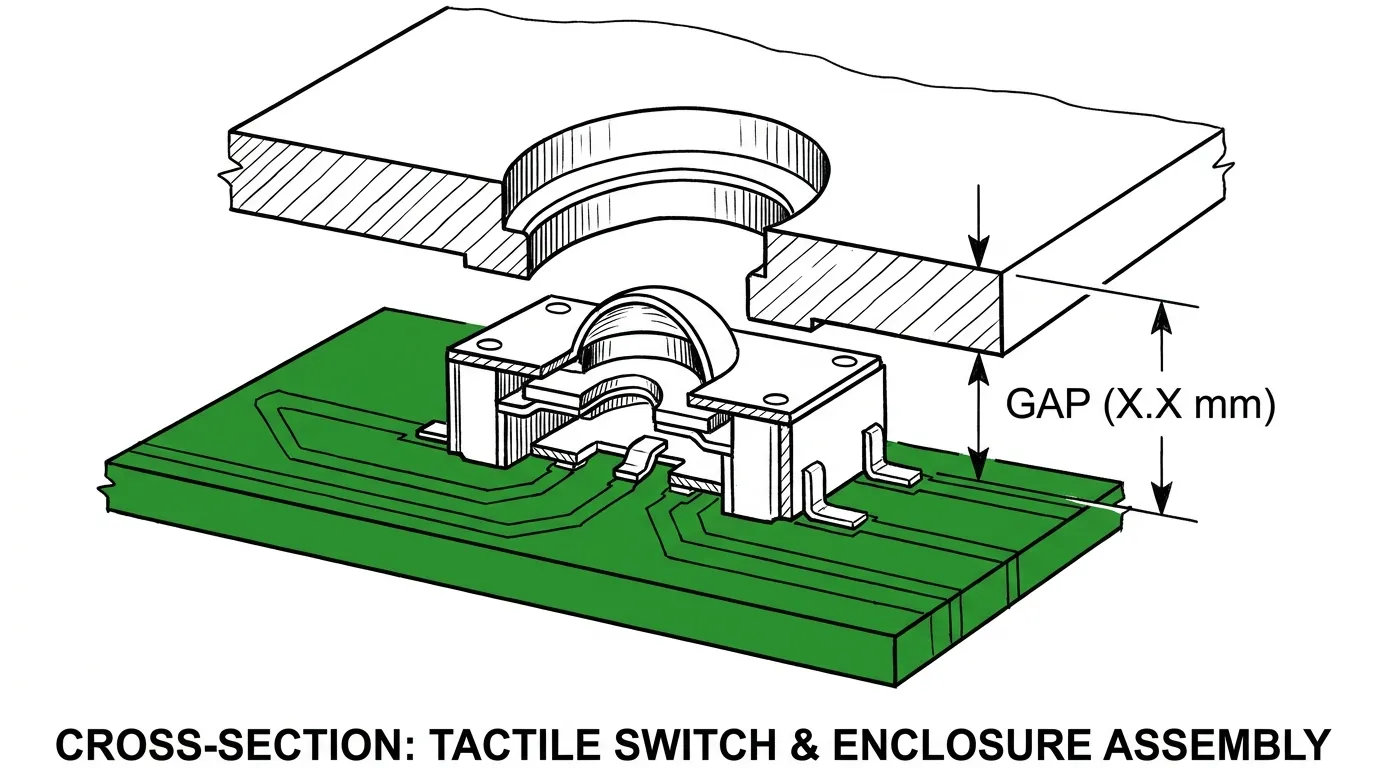

핵심 규칙: 액추에이터 높이는 0.3–0.5mm 정도여야 합니다 덜 PCB와 패널 사이의 간격보다 더 큰 차이를 보입니다. 액추에이터 높이가 패널 간격과 정확히 같으면 프리 트래블이 없고 스위치가 제대로 스냅되지 않습니다. 액추에이터가 갭보다 높으면 패널이 스위치를 영구적으로 눌러 버리는데, 이는 인클로저 조립 중에만 나타나고 작업대에는 나타나지 않습니다.
인클로저 디자인이 높이 선택에 미치는 영향
SMD 장착 스위치의 경우, 10mm 이상의 높은 액추에이터가 납땜 접합부에 측면 힘으로 스트레스를 줄 수 있는 기계적 지렛대를 생성합니다. SMD 바디에서 액추에이터 높이가 8mm를 초과한다면, 관통구멍 장착이 귀하의 용도에 더 적합한지 평가하세요. 관통구멍 설계는 핀을 통해 PCB에 기계적으로 고정하여 높은 액추에이터에서 오는 측면 하중에 더 나은 저항력을 제공합니다.
액추에이터 위에 맞춤형 키캡이나 버튼 캡을 장착한 패널 마운트 설계를 만들 때는 높이 계산에서 캡 이동 거리를 빼는 것을 기억하세요. 커패시터는 PCB 표면 위의 유효 높이를 추가합니다; 측정은 스위치 본체 높이뿐만 아니라 인클로저 내부의 순 간극을 반영해야 합니다.
LED 통합: 조명 맞춤형 택트 스위치
LED 통합은 순간적인 버튼 조작을 시각적 피드백 요소로 바꿉니다. 사용자가 저조도 환경에서 작동하는 제품—의료 모니터, 자동차 대시보드, 산업용 제어판—에서는 조명이 켜진 택트 스위치를 통해 PCB에 별도의 표시 LED가 필요 없습니다.
맞춤형 택트 스위치에서 제공되는 LED 유형
OEM 택트 스위치 생산에서 두 가지 주요 LED 구성은 다음과 같습니다:
SMD LED (측면 장착 또는 상단 장착): 표면 실장 LED는 스위치 하우징 내부에 위치하며, 스위치 접점과 함께 PCB에 납땜합니다. 가장 컴팩트한 옵션이며 작은 체형(3×3mm, 4×4mm)에 적합합니다.
THT LED (관통구멍): 별도의 LED 핀이 PCB를 통과하여 독립적인 높이 조절과 교체가 용이합니다. 물리적 공간이 충분한 6×6mm나 12×12mm 바디에서 더 흔합니다.
| LED 타입 | 체격 적합성 | 장착 | 색상 옵션 | 전압 범위 |
|---|---|---|---|---|
| SMD LED | 3×3 mm, 4×4 mm, 6×6 mm | PCB 패드 | 단색, 이중색 | 1.8V – 3.6V |
| THT LED | 6×6 mm, 12×12 mm | 관통 구멍 핀 | 단색, RGB | 2.0V – 3.6V |
| RGB LED | 6×6 mm, 12×12 mm | THT 또는 SMD | 빨강, 초록, 파랑 (개인 조작) | 채널당 2.0V – 3.6V |
제품의 LED 색상과 전압 지정
맞춤형 LED 택트 스위치 주문 시 다음과 같은 색상(또는 RGB), 순방향 전압, 최대 연속 전류(표준 LED는 일반적으로 20mA, 장수명 저전력 설계는 5–10mA)를 지정하세요. PCB의 구동 회로에 순방향 전압이 맞지 않는 것은 조명 스위치 통합에서 가장 흔한 오류 중 하나입니다 — 전류 제한 저항 없이 5V로 구동되는 3.2V 흰색 LED는 빠르게 고장납니다.
전 세계적으로 출하되는 OEM 제품의 경우, LED 사양이 모든 지역 변형의 회로 구동 전압과 일치하는지 확인하세요. 제품에 여러 하드웨어 버전이 있다면, LED 전류 소모를 지정하고 회로 설계자가 스위치에서 고정 저항을 지정하는 대신 저항 값을 계산하도록 하세요.
조명 전술 스위치에 가장 적합한 응용
조명 타크 스위치는 스위치의 활성 상태를 기기뿐만 아니라 시각적으로 운영자에게 전달해야 할 때 적합한 선택입니다. 게임 주변기기, 오디오 믹싱 콘솔, 자동차 HVAC 패널, 의료 기기의 환자 호출 버튼 등이 모두 강력한 선택입니다. 암 작업 환경에서는 단순한 단색 LED조차도 큰 BOM 비용 증가 없이 사용성을 변화시킵니다.
밀봉 및 IP 등급: 방수 맞춤 택트 스위치 옵션
환경 밀봉은 OEM 설계 시 가장 자주 과소평가되는 사양입니다. 실험실 조건에서 완벽하게 작동하는 스위치도 습기, 결로, 청소 스프레이 또는 야외 노출이 있는 실제 배치에서는 몇 주 내에 고장 날 수 있습니다.
IP 등급(인그레스 보호)은 IEC 60529에 정의되어 있으며, 스위치가 고체 입자와 액체에 대한 저항성을 나타냅니다. IP 코드는 "IP" 뒤에 두 자리 숫자로 표기되며, 첫 번째는 먼지 방지(0–6), 두 번째는 방수 (0–9K)입니다.
촉각 스위치의 일반적인 IP 등급 설명
| IP 등급 | 방진 | 수상 보호 | 일반적인 OEM 적용 |
|---|---|---|---|
| IP40 | 고형물로부터 보호됨 >1mm | 물 보호 기능이 없습니다 | 실내 가전제품, 사무용 장비 |
| IP54 | 먼지 차단 (유입 제한) | 어느 방향에서든 물 튀김 | 경공업, 야외 인접 장치 |
| IP65 | 완전히 방진됩니다 | 저압 워터 제트 | 야외 제어판, 휴대용 현장 도구 |
| IP67 | 완전히 방진됩니다 | 최대 1m까지 30분간 몰입 | 해양 전자, 의료기기, 식품 서비스 |
| IP68 | 완전히 방진됩니다 | 1m 이상의 연속 몰입 | 수중 장치, 잠수 장비 |
| IP69K | 완전히 방진됩니다 | 고압, 고온 세척 | 산업용 세척, 식품 가공, 자동차 |
완전 침수 없이 '방수' 보호가 필요한 대부분의 OEM 제품에서는 IP67이 올바른 규격입니다. IP68은 연속 침수 보호를 추가하지만, 일반적으로 더 복잡한 하우징 설계, 더 높은 공구 비용이 필요하며, 때때로 사용 가능한 액추에이터 높이 옵션을 제한하기도 합니다. 제품이 단지 방수 방지만 필요한데 IP69K를 지정하면 불필요한 비용이 증가하고 LED 통합 옵션이 제한될 수 있습니다.
맞춤형 택트 스위치 제조에 사용되는 밀봉 방식
대상 IP 등급과 스위치 설계에 따라 다양한 밀봉 방식이 사용됩니다:
실리콘 부츠 밀봉 액추에이터 스템을 몰딩된 실리콘 캡으로 덮어 누르면 하우징에 눌립니다. 이 방식은 IP67 타크 스위치에서 가장 일반적인 접근법이며, 액추에이터 위쪽 높이를 최소화합니다.
에폭시 포팅 스위치 내부 공동을 에폭시 컴파운드로 채워 접점을 습기 침투로부터 보호합니다. 이는 압력 차이를 견뎌야 하는 IP68 설계에서 흔히 사용됩니다.
O-링이 있는 밀폐형 하우징 정밀하게 성형된 하우징과 탄성 링을 사용해 장착 발자국 주변에 주변 밀봉을 만듭니다. 12×12mm 산업용 스위치에서 흔히 볼 수 있습니다.
초음파 용접 상부와 하부 스위치 하우징 부품을 영구적으로 결합하여 완전한 구조적 밀봉을 만듭니다. 하우징을 분해할 수 없는 IP67–IP68 설계에서 사용됩니다.
밀봉 스위치 공급업체를 평가할 때는 어떤 밀봉 방식이 사용되는지, 그리고 IP 테스트를 통해 검증되었는지 확인하세요. 고주기 용도에 너무 부드러운 실리콘 부츠는 스위치 접점이 마모되기 전에 열화되고 밀봉이 풀립니다. 공장 품질 검증 기준에 대해서는 다음을 참조하세요. 촉각 스위치 공장 체크리스트 밀봉된 스위치 샘플을 승인하기 전에.
환경에 맞는 적절한 IP 등급 선택
솔직히 말하면: 배포 환경이 기술적으로 요구하는 IP 등급보다 한 단계 높은 IP 등급을 지정하세요. 만약 기기가 현실적으로 스플래시 노출만 가능하다면, IP54가 아니라 IP65로 지정하세요. 이 버퍼는 제품 사용 방식과 테스트 방식 간의 실제 차이를 반영합니다. IP54와 IP65 간의 비용 차이는 대부분의 전술 스위치 구성에서 미미하며; 현장 내 신뢰성 차이는 상당합니다.
LED와 IP 실링을 하나의 맞춤형 스위치에 결합할 수 있나요?
네, 하지만 모든 조합이 가능한 것은 아니며, 그 제약이 중요합니다. IP67 밀봉 처리를 가진 LED 택트 스위치는 상업적으로 생산되며, 일반적으로 6×6mm 바디 크기에 SMD 또는 THT LED 구성으로 OEM 주문으로 제공됩니다. 하지만 이해해야 할 실제 공학적 상충점도 있습니다.
LED 핀은 밀봉된 하우징에서 제어된 조리개를 통해 나와야 합니다. 이 구멍은 전기 연결을 막지 않고 밀봉해야 합니다. 실제로는 실리콘 부트나 하우징 씰이 특정 LED 핀 배치에 맞춰 설계되며, LED 종류나 위치의 변경은 새로운 금형 설계가 필요할 수 있습니다. IP68과 RGB LED를 결합해야 한다면, 공장에 명확히 확인하세요; 표준 구성이 아니며, 최소 주문 의무를 가진 맞춤형 공구가 필요할 수 있습니다.
열 관리는 부차적인 고려사항입니다. LED는 열을 발생시키고; 밀폐된 하우징은 열 방출을 제한합니다. 연속 조명 응용 프로그램에서 LED 최대 전류로 동작할 경우, 인클로저의 열 환경에서 스위치 작동 온도 규격을 초과하지 않았는지 확인하세요.
커스텀 택트 스위치 사양 참조
OEM 사양서나 RFQ 문서를 준비할 때 이 표를 사용하세요. 각 행은 제출 전에 내려야 할 결정을 나타냅니다.
| 매개변수 | 이용 가능한 옵션 | 의사결정 지침 |
|---|---|---|
| 작전 부대 | 100 GF, 160 GF, 250 GF, 450 GF | 사용자 프로필과 장갑/진동 조건에 맞춰 |
| 액추에이터 높이 | 2.5mm – 20mm (체형 기준) | PCB와 패널 간 간격 -0.3–0.5mm |
| LED 타입 | 없음, SMD, THT, RGB | 상태 가시성이 필요할 때 필요합니다; 전압 확인 |
| IP 등급 | IP40, IP54, IP65, IP67, IP68, IP69K | 현실적인 최악의 노출보다 한 단계 위입니다 |
| 접촉 자료 | 금도금, 은도금 | 저전압/고신뢰성 부문 금상; 스탠다드는 은색 |
| 장착 종류 | SMD, THT | THT는 높은 액추에이터를 위한 것; 컴팩트 설계용 SMD |
| 체격 | 3×3, 4×4, 6×6, 12×12 mm | PCB 크기와 힘 요구사항에 의해 결정됩니다 |
OEM 택트 스위치 사양 작성 방법
첫 공급업체와의 대화 전에 완전한 맞춤 사양을 작성하면 반복되는 지연을 없애고 받는 샘플이 실제 제품 요구사항을 반영하도록 보장합니다.
1단계 — 환경을 정의하세요. 스위치가 겪을 최악의 상태를 파악하세요: 실내 전용, 야외 물보라, 세척, 침입 상태. 이것이 IP 등급을 결정합니다.
2단계 — 필요한 힘의 범위를 정의하세요. 사용자들을 고려하세요. 장갑을 끼고 있나요? 기기가 진동기에 장착되어 있나요? 스위치가 우발적 작동을 막아야 하는 안전 위상 위치에 있나요? 위의 강제-적용 표를 사용해 명세를 고정하세요.
3단계 — PCB와 패널 사이의 간격을 측정하세요. 이 숫자를 인클로저 도면에서 뽑아보세요. 0.3–0.5mm를 빼면 목표 액추에이터 높이를 결정합니다. 버튼 캡을 추가할 때는 캡이 제자리에 들어간 후 넷 간격을 측정하세요.
4단계 — LED 요구 사항을 명확히 하세요. 조명이 필요해? 만약 그렇다면, 단색 vs RGB, 순방향 전압, 최대 연속 전류, 그리고 LED가 스위치 신호와 독립적으로 작동해야 하는지 정의하세요.
5단계 — 접촉 재료와 사이클 수명을 명시합니다. 의료, 자동차, 정밀 기기의 경우, 금도금 접점을 지정하세요. 사이클 수명 등급이 제품의 서비스 수명 기대치를 충족하는지 확인하세요 — 소비자 제품은 50만 사이클, 산업용 또는 의료용은 100만에서 2백만 사이클.
6단계 — RFQ 문서를 준비하세요. 본체 크기, 장착 유형, 액추에이터 높이, 작동력, LED 세부 정보, IP 등급, 접점 재질, 사이클 수명을 포함하세요. 표준 기준과 다르면 PCB 풋프린트 도면을 첨부하세요. 주문량과 납기 방법에 대한 지침은 다음을 참조하세요. 도매 전술 스위치 주문 가이드 그리고 대량 Tact 스위치 구매 가이드.
애플리케이션-투-구성 참조
| 산업 | 환경 | 추천 병력 | 액추에이터 높이 | IP 등급 | LED |
|---|---|---|---|---|---|
| 가전제품 | 실내, 건조 | 100–160 GF | 4.3–7 mm | IP40 | 선택 사항, SMD |
| 의료용 핸드헬드 | 실내, 주기적인 청소 | 160 GF | 5–8mm | IP67 | 화이트 SMD |
| 자동차 대시보드 | 진동, 온도 사이클링 | 250 GF | 5–9 mm | IP54–IP65 | RGB 또는 단일 |
| 산업용 HMI 패널 | 먼지, 첨벙 | 250–450 GF | 7–14mm | IP65–IP67 | 선택 THT |
| 식품 가공 / 세척 | 고압수 | 250 GF | 6–10 mm | IP69K | 추천하지 않습니다 |
| 야외 IoT 기기 | 비, 습도 | 160–250 GF | 5–8mm | IP65–IP67 | 선택 SMD |
| 해양 / 수중 | 몰입 | 160–250 GF | 5–8mm | IP68 | 이용 가능 여부 확인 |
맞춤형 촉각 스위치를 지정할 때 흔히 발생하는 실수
PCB와 패널 간 간격을 측정하지 않고 카탈로그에서 액추에이터 높이를 선택하는 방법. 이것이 인클로저 조립 중 재작업의 가장 흔한 원인입니다. 높이는 항상 측정된 기계적 도면에서 도출해야 하며, 최선의 추측은 아닙니다.
IP 등급을 과도하게 지정하는 것. IP68 스위치가 튀김 노출만 가능한 제품에 적용하면 비용이 증가하고 LED 선택지가 제한되며, 맞춤 공구가 필요할 수 있습니다. 최악의 실제 상황을 대변하는 최소 IP 등급을 한 단계 버퍼로 사용하세요.
PCB 드라이브 회로에 LED 순방향 전압이 불일치합니다. 적절한 전류 제한이 없는 5V로 3.2V 흰색 LED는 조기 고장이 납니다. RFQ를 제출하기 전에 LED 순방향 전압을 지정하고 하드웨어 디자이너와 확인하세요.
주기 수명과 힘의 균형을 무시하면, 스위치 설계가 조합에 적합하지 않으면 더 높은 구동력이 돔 마모를 가속화할 수 있습니다. 선택한 전력 구성에 대한 사이클 수명 가용성을 항상 확인하세요.
저전압 응용을 위한 접점 재질을 지정하지 않았습니다. 은 접점은 저전압(12V 이하) 신호 회로에서 산화가 발생할 수 있어 시간이 지남에 따라 접촉 저항이 증가할 수 있습니다. 금도금 접점은 산화에 저항하며, 정밀 또는 의료용에 적합한 선택입니다.
PCB 풋프린트 도면 없이 RFQ 제출. 스위치가 표준 6×6mm DIP나 SMD 크기가 아니라면 아무것도 가정하지 마세요. 도면을 첨부하세요 — 샘플 거부와 지연을 방지할 수 있습니다.
맞춤형 스위치 공급업체를 승인하기 전에 평가해야 할 점에 대한 구조화된 체크리스트를 원한다면, 촉각 스위치 공장 체크리스트 주요 제작 및 품질 문제를 다룹니다. 중국 제조업체를 평가할 때, TACT 스위치 공급업체 가이드 공급업체 평가를 위한 상세한 프레임워크를 제공합니다.
자주 묻는 질문
커스텀 촉각 스위치에 어떤 동작력을 지정해야 하나요?
일반 소비자 전자제품에서는 160 GF가 가장 일반적인 선택입니다 — 반응성이 좋고 우발적인 작동이 일어나지 않습니다. 웨어러블 같은 아주 가벼운 터치 용도에는 100 GF를 사용하세요. 산업용 또는 장갑 장착 환경에서 스위치가 의도치 않은 압력을 견뎌야 하는 경우에는 250 gf 이상을 사용하세요.
패널 마운트 맞춤형 택트 스위치를 위해 액추에이터 높이는 얼마가 필요한가요?
PCB 표면에서 패널 개구부 내부 면까지의 거리를 측정하세요. 적절한 스냅오버 작동을 위해 목표 액추에이터 높이는 이 측정값보다 0.3–0.5mm 낮게 해야 합니다. 버튼 캡이 액추에이터 위에 있다면, 캡이 위치된 후에 측정하세요.
택트 스위치의 IP67과 IP68의 차이점은 무엇인가요?
IP67은 최대 1미터 깊이의 물에 최대 30분간 잠기는 일시적인 수침을 방지합니다. IP68은 정의된 압력 조건에서 1미터 이상의 연속 침수에 대해 등급이 매립되어 있습니다. 방수 보호가 필요한 대부분의 OEM 애플리케이션에는 IP67이면 충분합니다. IP68은 운용 또는 운송 중 잠수될 수 있는 제품용으로 예약되어 있습니다.
LED 조명과 IP67 밀봉 처리가 모두 있는 촉각 스위치를 구할 수 있나요?
네. IP67 밀봉 처리를 가진 조명 택트 스위치는 일반적으로 6×6mm 바디에 액추에이터 스템 주변에 실리콘 부트 밀봉 처리와 밀봉된 LED 핀 출구가 적용되어 있습니다. IP68과 LED를 결합하는 것도 가능하지만, 표준 구성이 아니기 때문에 공장 측의 확인이 필요합니다.
방수 택트 스위치에 가장 신뢰할 만한 밀봉 방법은 무엇인가요?
IP67 용도에서는 실리콘 부트 실링이 가장 널리 검증된 방법이며, 밀봉 무결성과 액추에이터 느낌의 균형이 가장 좋습니다. IP68의 경우, 에폭시 포팅이나 초음파 용접 하우징이 더 견고한 보호를 제공하지만, 액추에이터 높이와 LED 통합 옵션을 제한할 수 있습니다.
의료기기 택트 스위치에 어떤 접촉 재료를 지정해야 하나요?
금도금 접점을 지정하세요. 의료기기 회로는 일반적으로 낮은 전압(3.3V–5V)에서 작동하며, 은 접점이 산화와 접촉 저항이 시간이 지남에 따라 증가하는 데 더 취약합니다. 금 도금은 스위치의 전체 사이클 수명 동안 일관된 낮은 접촉 저항을 유지합니다.
맞춤형 전술 스위치 RFQ에 어떤 정보를 포함해야 할까요?
최소한: 본체 크기(mm), 장착 유형(SMD 또는 THT), 액추에이터 높이(mm), 작동력(GF), LED 종류 및 색상(필요 시), IP 등급, 접점 재료, 사이클 수명 요구사항, 그리고 표준과 다를 경우 PCB 면적도면. 입력이 정밀할수록 샘플이 더 빠르고 정확하게 나옵니다.
관련 가이드
아직 어떤 택트 스위치 유형이 제품 아키텍처에 맞는지 평가 중이라면, 전체 TACT 스위치 제품 개요 표준, SMD, 관통구멍, 조명, 방수, 장수명 등 모든 유형을 단일 참고문헌으로 다룹니다. 명세가 확정되면, 도매 주문 가이드 그리고 대량 구매 가이드 이 기능은 생산량과 리드 타임 요구사항을 효율적으로 계획하는 데 도움이 됩니다.
결론
맞춤형 촉각 스위치는 복잡한 제품이 아니지만, 올바르게 지정하려면 네 가지 변수에 걸쳐 정밀한 입력이 필요하며, 이는 표준 카탈로그 선택이 감당할 수 없는 방식으로 상호작용합니다. 작동력은 사용성과 안전성을 결정합니다. 액추에이터 높이가 기계적 적합성을 결정합니다. LED 구성은 인터페이스 피드백 능력을 결정합니다. IP 밀봉은 현장 신뢰성을 결정합니다.
RFQ 전에 네 가지 샘플을 모두 준비하면 첫 샘플이 실제 제품 요구사항을 반영할 수 있습니다. 틀리면, 설계도에서 해결할 수 있었던 문제를 해결하느라 두세 번의 수정 사이클을 보내게 됩니다. 이 가이드의 표와 단계별 사양 절차를 사전 RFQ 체크리스트로 활용하고, 모호한 문의 대신 완전한 간략한 요약을 Hanxia에 문의하세요.
