밀봉 vs 방수 택트 스위치: 주요 차이점
만약 야외 제품, 해양 패널, 또는 습기에 노출되는 모든 용도용 터트 스위치를 검색해본 적이 있다면, 거의 두 용어를 모두 접했을 것입니다: 봉인됨 그리고 방수. 공급업체들은 이 둘을 혼용해서 사용합니다. 데이터시트에는 같은 제품에 두 가지 설명이 모두 적혀 있습니다. 하지만 부품 사양을 작성하는 엔지니어에게 두 가지의 차이는 단순한 어휘 차이가 아니라, 현장에서 스위치가 살아남을지 실패할지 직접 결정합니다.
이 글은 이 구분을 완전히 명확히 합니다. 각 용어가 기술적으로 무엇을 의미하는지, IP 등급이 경계를 어떻게 정의하는지, 밀봉 구조가 어떻게 다른지, 그리고 특정 용도에 맞는 스위치 유형을 어떻게 맞출 수 있는지 정확히 배우게 됩니다.
밀봉된 택트 스위치란 무엇인가요?
밀폐된 택트 스위치는 먼지, 습기 및 환경 오염물질이 내부 접촉 메커니즘으로 침투하는 것을 방지하기 위해 기계적 보호가 적용된 순간 촉각 푸시 버튼 스위치입니다. "밀봉"은 물리적 장벽—보통 고무 가스켓, 폐쇄형 하우징 또는 탄성 캡—을 의미하며, 스위치 본체를 외부 요소로부터 차단합니다.
"밀봉"이라는 용어는 광범위한 보호 범위를 포함합니다. 밀폐된 택트 스위치는 IP54(방습 및 방진)부터 IP67 이상까지 다양한 IP 등급을 지원할 수 있습니다. 하지만 모든 밀폐 스위치가 물 침수에 견딜 수 있도록 설계된 것은 아닙니다. 많은 밀폐 택트 스위치는 먼지를 차단하고, 가벼운 습기 노출을 방지하며, PCB 조립 중 보드 세척 공정을 견디도록 설계되었으며, 물에 잠긴 상태로 작동하도록 설계된 것은 아닙니다.
간단히 말해, 밀봉은 설계 요소입니다. 밀봉이 제공하는 보호 수준은 '밀봉'이라는 단어만이 아니라 스위치의 IP 등급에 의해 정의됩니다.
방수 택트 스위치란 무엇인가요?
방수 택트 스위치는 IEC 60529 표준에 따라 IP67 등급을 충족하거나 초과하는 밀폐된 택트 스위치로, 완전히 방진되어 최대 1미터 깊이에서 30분간 일시적인 물에 잠겨도 해로운 물 침투를 막을 수 있습니다.
방수 택트 스위치는 더 견고한 밀봉 구조를 통해 이러한 수준의 보호를 달성합니다: 액추에이터 위에 풀 실리콘 부츠, 하우징 주변의 O-링 밀봉, 일부 설계에서는 PCB 인터페이스로 습기가 스며드는 것을 방지하기 위해 밀봉된 단자 다리가 있습니다. IP68 등급 변형은 이 기능을 더욱 확장하여 특정 압력 조건에서 연속적인 잠수로부터 보호합니다 — 일반적으로 해양 전자장비, 수중 계측, 그리고 까다로운 산업 환경에서 사용됩니다.
주요 차이점: 모든 방수 택트 스위치는 밀봉되어 있지만, 모든 밀봉된 택트 스위치가 방수되는 것은 아닙니다.
밀폐 vs 방수: 같은 것일까요?
직접적인 답은 아니오입니다. "밀봉된"이라는 용어는 환경 보호가 내장된 스위치를 의미합니다. "방수"라는 용어는 특히 IP67 이상 등급을 받고, IEC 60529 시험 조건에서 수중 침지가 검증된 스위치를 의미합니다. IP54 또는 IP65 등급의 밀폐된 스위치는 비와 물보라를 견디지만, 물에 잠기는 것을 염두에 두도록 설계되지 않았습니다. 그런 맥락에서 '방수'라고 부르는 것은 기술적으로 부정확하지만, 업계에서는 종종 그렇게 합니다.
혼동은 느슨한 상업적 용어에서 비롯됩니다. 일부 제조사는 IP65 밀봉 제품을 워터젯에 저항하기 때문에 '방수'로 표시하기도 합니다. 다른 이들은 PCB 세척용으로만 공정 밀봉된 스위치를 '밀봉'으로 표현하며, 실제 방수 능력이 거의 없는 경우도 있습니다. 부품을 지정할 때는 제품명이나 카테고리 라벨에만 의존하지 말고 데이터시트에 실제 IP 등급을 반드시 확인하세요.
구매자들이 평가하는 경우를 위해, 방수 택트 스위치이 구분을 이해하는 것이 어떤 구성 요소 명세를 작성하기 전에 가장 중요한 첫걸음입니다.
Tact 스위치의 IP 등급 분포
IEC 60529에 정의된 IP(인그레스 보호) 등급은 보호 수준을 설명하기 위해 두 자리 코드를 사용합니다. 첫 번째 숫자는 고체 입자에 대한 보호를 나타내며; 두 번째는 물 침투를 막는 보호를 나타냅니다. 택트 스위치의 경우, 밀폐형과 방수 형태를 비교할 때 두 번째 숫자가 가장 중요한 요소입니다.
| IP 등급 | 방진 | 수상 보호 | 일반적인 적용 |
|---|---|---|---|
| IP40 | 물체 >1mm | 물 보호 기능이 없습니다 | 실내 건조한 환경 |
| IP54 | 먼지 제한 | 어느 방향에서든 첨벙거리고 | 경량 야외용 비 저항 패널 |
| IP65 | 먼지 차단 | 어느 방향에서든 저압 물 제트 | 야외 제어장치, 산업용 패널 |
| IP66 | 먼지 차단 | 고압 워터 제트 | 함선 갑판, 세척 장비 |
| IP67 | 먼지 차단 | 임시 잠수: 1분 동안 30분 | 휴대용 야외 기기, 자동차, 해양 |
| IP68 | 먼지 차단 | 압력 하에서의 연속 침수 | 수중 장비, 해양 계측 |
IP54 및 IP65 — 방진 및 방진
IP54와 IP65 등급의 택트 스위치는 먼지로부터 밀폐되어 있어 비가 오거나 가끔 물 분사가 발생하는 환경에 적합합니다. 이 장치는 야외 제어판, 산업용 키패드, 그리고 습기를 감지할 수 있지만 물에 잠기지 않는 소비자 기기에 적합합니다. IP65는 지향성 워터 제트에 대한 보호를 제공하여 공장 바닥이나 야외 인클로저 같은 환경에서 더욱 견고하게 만듭니다.
IP67 — 방수 타크 스위치의 업계 표준
IP67은 밀봉된 상태에서 진정한 방수로 전환되는 부분입니다. IP67 등급의 택트 스위치는 1미터 깊이에서 30분 동안 완전 잠수에도 접촉 메커니즘에 물이 침투하지 않는 것으로 테스트되었습니다. 이는 자동차, 휴대용 야외 기기, 드론 및 유사 제품에 사용되는 방수 택트 스위치의 가장 일반적인 표준입니다.
만약 귀하의 신청에 방수 택트 스위치가 필요하고 IP67 특화 선택 기준에 대한 안내가 필요하다면, 저희 IP67 촉각 스위치 가이드 이 주제를 자세히 다룹니다.
IP68 — 확장 잠수 보호
IP68은 제조사와 구매자가 합의한 깊이와 지속 시간에서의 연속 잠수를 포함함으로써 IP67을 능가합니다. 이 등급은 해양 항법 장비, 수중 센서 및 영구적으로 습한 환경에서 작동하는 장치에 요구됩니다. IP68 택트 스위치는 일반적으로 더 발전된 밀봉 구조를 사용하며, 종종 완전 포팅 단자나 이중 레이어 오링을 사용하며, 그 결과 단가 비용이 더 높습니다.

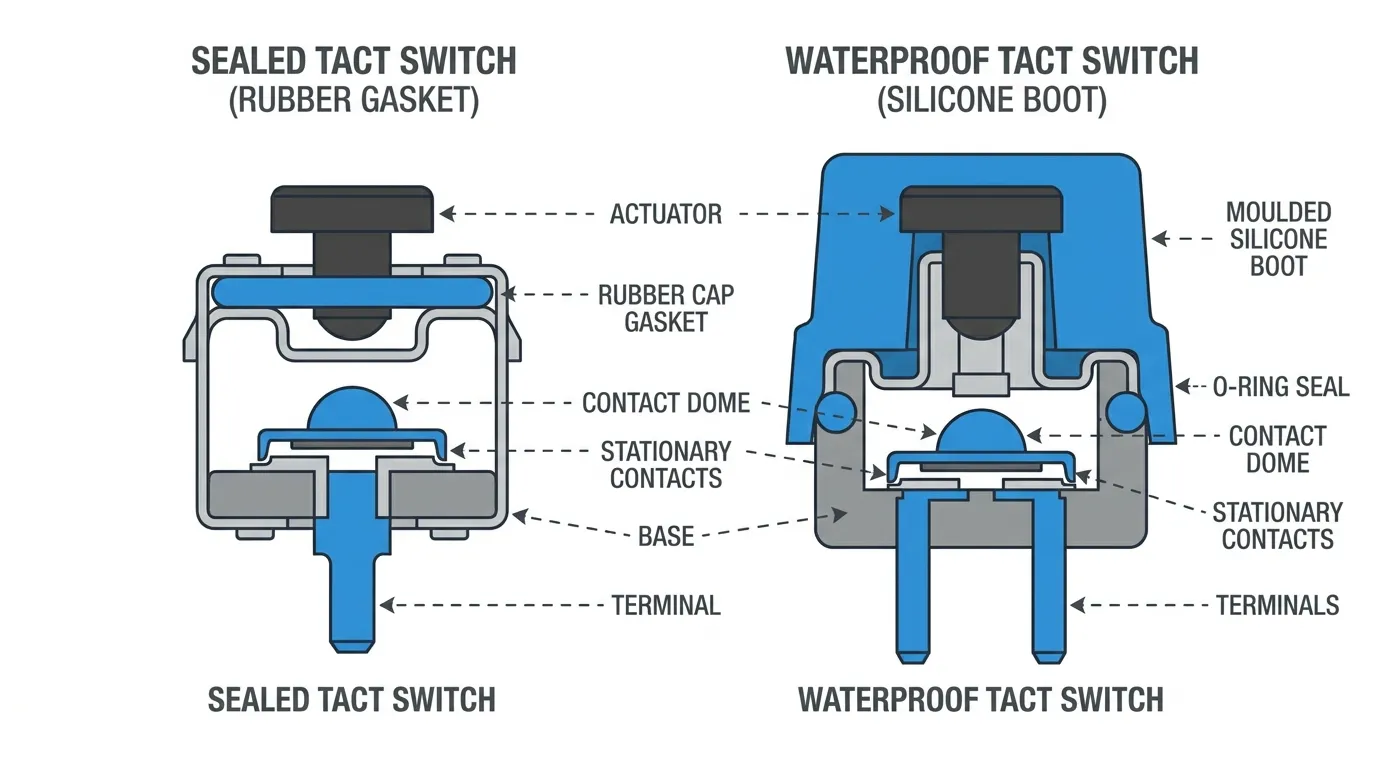

밀폐 및 방수 택트 스위치가 어떻게 다르게 제작되는지에 대해
물리적 밀봉 구조가 표준 밀봉 스위치와 진정한 방수 스위치를 구분 짓는 요소입니다. 구조 차이를 이해하면 스위치가 원하는 대로 작동하는지 평가하는 데 도움이 되며, 단순히 올바른 라벨을 붙이고 있는지 평가하는 데 도움이 됩니다.
기본적인 밀폐 택트 스위치는 일반적으로 고무 가스켓이나 닫힌 상단 액추에이터 캡을 사용하여 일반 사용 시 먼지와 가벼운 습기가 하우징 안으로 들어가지 않도록 합니다. 이는 PCB 세척 공정과 가벼운 환경 노출에 충분한 경우가 많습니다.
IP67 이상 등급의 방수 택트 스위치는 보다 통합된 밀봉 방식을 사용합니다: 액추에이터를 덮고 하우징 둘레에 접착하는 몰딩 실리콘 부트, 베이스 또는 단자 인터페이스에 O-링 실링, 그리고 통통 구멍 설계에서는 납땜 접합부를 따라 물이 보드로 이동하는 것을 막는 밀봉된 통통 구멍 다리가 있습니다. 일부 방수 설계는 압력 시 물이 들어올 수 있는 이음새를 없애는 일체형 엘라스토머 오버몰드를 사용합니다.
그 결과, 접촉 돔에 물이 닿지 않고도 밀고, 해제하고, 잠기고, 정상 기능으로 돌아갈 수 있는 스위치가 완성됩니다.
밀봉의 성능 상충
밀봉은 환경 보호를 향상시키지만, 정밀 제품 설계에 중요한 트레이드오프를 초래합니다.
작동력이 증가합니다. 고무 부츠 또는 실리콘 씰은 액추에이터의 하강 방향에 기계적 저항을 추가합니다. 표준 오픈 프레임 택트 스위치는 160–200 gN의 작동력이 필요할 수 있으며, 동일한 풋프린트의 밀봉 또는 방수 버전은 밀봉 재료와 두께에 따라 250 gN 이상이 필요할 수 있습니다. 제품이 매우 가볍고 민감한 터치가 필요하다면, 설계를 최종 확정하기 전에 밀폐 변형의 작동력 사양을 반드시 확인하세요.
이동 거리는 변할 수 있습니다. 액추에이터를 누르면 엘라스토머 씰이 압축되어 촉각 클릭 지점과 총 이동 거리에 약간 영향을 줄 수 있습니다. 대부분의 응용 프로그램에서는 문제가 거의 없지만, 정밀 입력 장치에서는 문제가 될 수 있습니다.
열적 범위는 일반적으로 유지됩니다. 대부분의 밀봉 및 방수 타크트 스위치는 표준 스위치와 동일한 작동 온도 범위(보통 -40°C에서 85°C)를 유지하며, 이는 밀봉 재료가 이 범위에서 유연함을 유지하도록 선택되기 때문입니다.
밀봉 수준에 따라 비용이 증가합니다. IP65 밀봉 택트 스위치는 오픈 프레임 동등제품보다 비싸고, IP67 방수 스위치는 더 비쌉니다. IP68 변형은 단가가 가장 높습니다. 대량 OEM 생산에서 이 비용 구배는 의미 있는 사양 결정입니다.
밀봉 vs 방수 택트 스위치: 나란히 비교
| 특징 | 밀봉된 전술 스위치 | 방수 택트 스위치 |
|---|---|---|
| IP 등급 범위 | IP40–IP66 (일반적으로 IP54–IP65) | IP67 또는 IP68 |
| 밀봉 방법 | 고무 가스켓, 닫힌 하우징 캡 | 실리콘 부츠, 오링, 성형 엘라스토머 씰 |
| 잠수 가능 | 아니 | 네 (IP67: 1m / 30분; IP68: 규격에 정의됨) |
| 작동력 영향 | 낮거나 중간 정도의 증가 | 중간 정도에서 눈에 띄는 증가 |
| 방진 | 부분 또는 완전 (IP5x/6x) | 완전 (IP6x) |
| 작동 온도 | -40°C에서 85°C | -40°C에서 85°C |
| 상대 비용 | 중도 | 더 높이 |
| PCB 워시 호환 | 대부분 그렇습니다 (공정 밀봉 상태) | 네 |
| 일반적인 응용 분야 | 산업용 패널, 야외광, 가전제품 | 해양, 자동차, 야외 휴대용 기기, 의료용 |
지원 선발 가이드
적절한 스위치를 적절한 환경에 맞추면 조기 고장을 방지하고, 필요하지 않은 보호에 대한 과도한 지정(및 과도한 비용)을 방지할 수 있습니다.
| 환경 | 노출 위험 | 최소 IP 등급 | 추천 스위치 유형 |
|---|---|---|---|
| 실내 전자기기, 기후 제어 | 저음 — 먼지만 | IP40–IP54 | 표준 또는 가벼운 밀봉 |
| 실내 산업용 가벼운 습기 | 중간 정도 — 가끔 튀는 물보라도 있습니다 | IP54–IP65 | 밀봉된 전술 스위치 |
| 야외 우리, 비 노출 | 높은 — 직접 물과 접촉하는 것 | IP65 | 밀봉된 택트 스위치 (IP65) |
| 휴대용 야외 기기, 자동차 | 높은 경우 — 비 가능성 침수 | IP67 | 방수 택트 스위치 |
| 해양, 보트 계기 | 매우 높게 — 스프레이 침수 | IP67–IP68 | 방수 택트 스위치 |
| 수중 또는 지속적으로 젖어 있을 때 | 극한 | IP68 | 방수 택트 스위치 (IP68) |
전술 스위치 제품군을 더 넓게 보고 전체 디자인에 맞는 변형을 원한다면, 완전 전술 스위치 가이드 모든 유형, 장착 옵션, 적용 카테고리를 한 곳에서 다룹니다.
습한 환경에서 전술 스위치를 선택할 때 흔히 저지르는 실수
"밀봉된"이란 항상 방수를 의미한다고 가정합니다. 이것이 가장 흔한 명세 오류입니다. IP67 또는 IP68 등급이 확인되지 않은 '밀봉된' 스위치는 잠수 허가를 받지 않습니다. 항상 데이터시트에 있는 IP 코드를 확인하세요.
침수 용도로 IP65를 선택하기. IP65는 물제트에 강하지만 침수 등급은 없습니다. 제품이 잠길 가능성이 조금이라도 있다면—심지어 실수로라도—IP65는 충분하지 않습니다.
작동력 변화는 무시합니다. IP 등급만으로 작동력을 확인하지 않고 방수 스위치를 지정한 디자이너는 딱딱하고 반응이 둔한 제품을 만들 수 있습니다. 시제품 테스트 중 밀폐형과 일반 형의 힘 사양을 비교하세요.
작동 시 밀봉 무결성을 확인하지 못합니다. 스위치는 액추에이터가 눌려 있을 때 물이 유입되기 가장 취약합니다. 일부 저비용 밀폐 설계는 압력 시 잠시 밀봉이 풀리기도 합니다. 중요한 용도에서는 테스트 데이터를 요청하거나 단순한 캡 개스킷 대신 성형된 일체형 탄성 밀봉 스위치를 사용하세요.
가격만으로 선택하는 것. IP65에서 IP67로 업그레이드하면 비용이 증가하지만, 안전성이 중요하거나 현장에 배치된 제품에 잘못된 IP 레벨을 지정하면 보증 반품, 제품 리콜, 고객 신뢰 등 훨씬 더 큰 비용이 발생합니다. IP 등급을 예산이 아니라 애플리케이션에 맞게 맞추세요.
관련 가이드
밀봉 또는 방수 스위칭이 필요한 설계를 작업하고 있다면, 이 집중된 가이드가 특정 변형에 대해 더 깊이 있게 다루는 데 도움이 될 것입니다:
그 방수 전술 스위치 가이드 IP67 및 IP68 제품 선택에 대해 상세히 다루며, 구조 유형, 장착 구성, 대량 소싱 시 공급업체에 요청해야 할 사항을 포함합니다.
환경 밀봉과 시각적 피드백이 모두 필요한 응용 분야에서는 다음을 탐색해 보세요. 조명 전술 스위치 가이드 — 밀폐되고 방수 조명이 적용된 변형은 가시성과 보호가 모두 중요한 자동차 대시보드와 야외 제어판에서 광범위하게 사용됩니다.
만약 설계에서 표면 실장 LED 촉각 스위치를 사용한다면, LED 촉각 스위치 가이드 SMD LED 스위치 설계에 특화된 밀봉 고려사항을 다룹니다.
그리고 모든 전술 스위치 유형, 장착 옵션, 사양 및 적용 지침을 포함한 전체 카테고리 개요를 원한다면, 완전 전술 스위치 가이드 올바른 출발점입니다.
자주 묻는 질문
밀폐된 택트 스위치가 방수 택트 스위치와 같은가요?
항상 그런 건 아니에요. 모든 방수 택트 스위치는 밀봉되어 있지만, 모든 밀봉된 택트 스위치가 방수되는 것은 아닙니다. 차이는 IP 등급에 있습니다. 방수 택트 스위치는 IP67 또는 IP68 등급을 받았으며, IEC 60529 조건에서 물 침지에 대해 테스트되었습니다. 밀폐된 스위치는 IP54 또는 IP65 등급만 가질 수 있는데, 이는 물보라와 물줄기를 포함하지만 침수에는 해당되지 않습니다.
방수 택트 스위치에 필요한 IP 등급은 얼마인가요?
IP67은 전술 스위치가 진정으로 방수로 분류되기 위한 업계 표준 최소 기준으로, 완전한 방진 기능과 1미터 깊이에서 30분간 임시 침수할 수 있는 보호 기능을 보장합니다. IP68은 연속적이거나 더 깊은 침수가 필요한 용도에 필요합니다.
실링이 택트 스위치의 작동력에 영향을 미치나요?
네. 고무 부츠 또는 실리콘 씰은 작동 시 기계적 저항을 더해 스위치를 작동시키는 데 필요한 힘을 증가시킵니다. 증가 정도는 밀봉 재료와 구조에 따라 다릅니다. 설계를 최종 확정하기 전에 항상 작동력 사양(데이터시트에 그램-포스(gN) 또는 밀리뉴톤(mN)으로 명시되어 있는지 확인하세요.
실폐된 택트 스위치를 야외에서 사용할 수 있나요?
IP 등급과 야외 노출의 성격에 따라 다릅니다. IP65 밀봉 스위치는 빗물 및 물 분사기를 처리하며 대부분의 야외 인클로저에 적합합니다. 하지만 제품이 잠겨 있을지라도, 일시적으로라도 잠길 수 있다면, IP67 등급의 방수 택트 스위치가 필요합니다.
방수 택트 스위치를 밀봉하는 데 사용되는 재료는 무엇인가요?
가장 일반적인 밀봉 재료는 실리콘 고무, 열가소성 엘라스토머(TPE), 니트릴 또는 EPDM 오-링입니다. 실리콘은 유연성, 온도 저항성(-40°C에서 85°C), 수백만 차례 작동 주기에 걸친 내구성 때문에 대부분의 응용 분야에서 선호됩니다.
방수 조명 타크트 스위치가 있나요?
네. 밀봉되고 방수 처리된 조명 택트 스위치 변형이 존재하며, 시각적 피드백과 환경 보호가 모두 필요한 자동차 및 실외 제어 분야에서 사용됩니다. 밀봉 설계는 제조 공정에 복잡성을 더하는 LED 광 경로를 고려해야 합니다. 참고하세요 조명 전술 스위치 가이드 이 변형에 대한 자세한 내용을 다루기 위해.
프로세스 밀봉 택트 스위치란 무엇인가요?
공정 밀봉 스위치 — 때로는 워시 밀봉 스위치라고도 불림 — 는 PCB 세척 및 납땜 공정, 특히 워터워시 또는 용매 세척 작업을 견딜 수 있도록 밀봉되어 있습니다. 이 유형은 제조 공정에서 생존하기 위한 최소 IP67 요건을 충족하지만, 최종 제품에 현장 수준의 물 침수 등급을 부여받지 못할 수 있습니다. IP67 등급이 공정 용도로만 사용되는지 아니면 완전 환경 용도인지 항상 확인하세요.
결론
밀폐된 택트 스위치와 방수 택트 스위치 사이의 경계는 단순한 의미론이 아니라 IP 등급에 의해 정의되고 표준화된 테스트를 통해 검증된 사양 경계입니다. 밀폐된 스위치는 많은 일반적인 환경에서 먼지와 습기로부터 귀중한 보호를 제공하지만, 실제 침지가 가능한 경우 진정한 방수 스위치를 대체할 수는 없습니다.
제품 라벨이 아니라 IP 등급을 주요 선택 기준으로 사용하세요. 비나 물보라가 노출되는 환경에서는 IP65 밀폐된 스위치만으로도 충분한 경우가 많습니다. 침수가 가능한 환경에서는 최소 IP67을 지정하세요. 연속 또는 심해 용도에서는 IP68이 필요합니다.
의심스러울 때는 보호를 과소 명시하기보다는 과도하게 명시하세요. 현장에서의 스위치 고장은 설계 단계에서 더 높은 IP 등급을 받는 추가 비용보다 훨씬 더 많은 비용이 듭니다.
