LED 촉각 스위치 옵션: 색상, 장착 및 적용
단순히 누름을 인식하는 것 이상, 상태를 알리거나 활성화를 확인하거나 시각적으로 운영자를 안내하는 푸시 버튼이 필요할 때, 일반적인 전술 스위치만으로는 더 이상 충분하지 않습니다. LED 촉각 스위치는 조명을 스위치 본체에 직접 통합하여 기능적 입력과 실시간 시각적 표시기를 하나의 컴팩트한 부품으로 제공합니다.
진짜 문제는 LED 촉각 스위치를 찾는 것이 아닙니다. 올바른 것을 선택하는 것입니다. LED 색상, 장착 구성, 전기적 호환성, 그리고 의도된 용도 모두 스위치가 설계대로 작동할지, 아니면 나중에 문제를 일으키는지에 영향을 미칩니다. 이 가이드는 모든 구성 요소를 실용적으로 자세히 다루어 올바른 LED 촉각 스위치를 자신 있게 지정하거나 구할 수 있도록 합니다.
LED 촉각 스위치란 무엇인가요?
LED 촉각 스위치는 스위치 캡 내부나 바로 아래에 내장된 LED 조명원이 있는 순간 푸시 버튼 스위치입니다. 버튼을 누르면 표준 전술 스위치와 동일한 선명한 촉각 피드백을 제공하며, 작동을 확인하는 물리적 클릭 또는 충격 감각을 제공하며, LED는 독립적으로 또는 조건부로 작동을 신호합니다.
스위치 본체에는 두 개의 기능 회로가 있습니다: 스위칭 접점 회로(일반적으로 열리고 프레스 시 닫음)와 LED 조명 회로(별도의 전원 경로로 구동됨). 이 두 회로는 동일한 크기의 공간을 공유하기 때문에, 입력과 시각적 피드백이 모두 필요한 모든 인터페이스에서 LED 택트 스위치가 공간 효율적인 솔루션이 됩니다.
전술 스위치 유형, 작동 원리 및 전체 제품군 선택 기준에 대한 완전한 개요는 다음을 참조하십시오. 완전 전술 스위치 가이드.
촉각 스위치용 LED 색상 옵션
LED 색상은 외관적인 결정이 아닙니다. 제어판, 계측기, 전자 인터페이스에서 색상은 의미를 담고 있습니다. 잘못된 색상을 선택하면 사용자가 혼란을 겪고 전문적인 환경에서 운영 오류를 초래할 수 있습니다. 여기 LED 촉각 스위치에서 제공되는 모든 조명 유형에 대한 세부 설명이 있습니다.
단색 LED 옵션
단색 LED 택트 스위치가 가장 널리 사용되는 구성입니다. 이들은 전자기기와 산업 인터페이스 설계에서 확립된 전통적인 의미를 가진 다섯 가지 표준 LED 색상으로 제공됩니다.
| LED 색상 | 관습적 의미 | 일반적인 사용 사례 |
|---|---|---|
| 빨간색 | 경고, 고장, 전원 꺼짐, 정지 | 오류 표시기, 비상 정지 확인, 전원 차단 버튼 |
| 그린 | 활성 상태, 달리기, 괜찮고, 안전해 | 전원 켜기 버튼, 시스템 준비 표시기, 시작 제어 |
| 파란색 | 대기, 전원, 정보 | 대기 모드, 연결 상태, 메뉴 내비게이션 버튼 |
| 앰버 / 옐로우 | 경고, 주의, 전환 | 예열 상태, 배터리 저용량, 모드 전환 표시등 |
| 화이트 | 일반 조명, 중립 상태 | 백라이트, 키보드, 중립 상태 터치 인터페이스 |
빨간색과 녹색은 전기 안전 표준에서 사용되는 보편적인 '정지/출발' 규칙에 직접 대응하여 조작자가 인터페이스를 즉시 직관적으로 사용할 수 있게 하여 가장 일반적인 선택지로 남아 있습니다. 블루는 소비자 전자제품 및 네트워킹 장비에서 점점 더 흔해지고 있으며, 대기 및 연결 상태와의 연관성이 확립되었습니다.
이중색 LED 옵션
이중색 LED 타트 스위치는 보통 빨간색과 녹색 두 개의 LED 요소를 하나의 스위치 본체 내에 포함합니다. 조명 회로는 두 가지 색상을 독립적으로 구동할 수 있어, 연결된 시스템의 상태에 따라 동일한 물리적 버튼이 서로 다른 색상을 표시할 수 있습니다.
가장 흔한 이중색 조합은 다음과 같습니다:
- 빨강-초록 — 상태 표시기 표준(고장 대 활성 상태)
- 레드-블루 — 대기/전원 종료 시 구분이 필요한 경우 사용됩니다
- 적-하양 — 의료 및 소비자 분야에서 일반적으로 기본 상태에서 중립 조명이 필요합니다
이중색 LED 타트 스위치는 공통 양극 또는 공통 음극 구성으로 배선됩니다. 주문 전에 회로가 어떤 구성을 사용하는지 이해하는 것이 필수적인데, 두 회로마다 핀 할당이 다르기 때문입니다. 바이컬러 스위치는 패널에 두 개의 별도 버튼이 필요 없게 만듭니다 — 동일한 액추에이터가 색상 변화만으로 두 작동 상태를 신호합니다.
RGB LED 촉각 스위치
RGB LED 택트 스위치는 빨강, 초록, 파랑 LED 요소를 하나의 패키지에 통합하여 PWM 혼합을 통해 사실상 모든 색상을 생성할 수 있게 합니다. 이들은 가장 높은 사양의 조명 옵션이며 일반적으로 다음에서 사용됩니다:
- 단일 버튼이 여러 상태를 나타내야 하는 고급 인간-기계 인터페이스(HMI)
- 동적 색상 할당이 가능한 프로그래밍 가능한 제어판
- 맞춤형 백라이트 테마가 있는 소비자 전자제품
- 펌웨어 논리에 의해 LED 색상이 직접 구동되는 임베디드 시스템
RGB 택트 스위치는 세 개의 별도 LED 제어 라인과 공통 연결이 필요하며, 이는 PCB에 라우팅 복잡성을 더합니다. 대부분의 산업 또는 의료용에서는 단색 또는 이색 스위치가 더 단순하고 신뢰성이 높으며 자격을 갖추기도 쉽습니다. RGB 구성은 소프트웨어 기반 색상 논리가 이미 제품 아키텍처에 내장된 설계에 가장 적합합니다.
LED 촉각 스위치의 장착 방식
장착 방식은 LED 택트 스위치가 PCB나 패널에 어떻게 부착되는지, 조립 방식, 그리고 보드 높이와 크기에 어떤 제약을 가하는지 결정합니다. 주요 장착 구성은 네 가지이며, 각각은 다른 것들보다 성능이 뛰어난 특정 용도를 가지고 있습니다.
SMD(표면 실장) LED 촉각 스위치
표면 실장 LED 타크 스위치는 리플로우 납땜을 이용한 자동 PCB 조립을 위해 설계되었습니다. 스위치는 PCB 표면에 평평하게 놓여 핀이 보드를 통과하지 않아 보드 높이를 줄이고, 수동 납땜이 불가능한 대량 생산 라인에 적합합니다.
SMD LED 타트 스위치는 일반적으로 스루홀 스위치에 비해 프로파일이 낮으며, 일부 시리즈는 전체 높이가 2.0mm 이하까지 올라가므로, 수직 공간이 제한된 컴팩트 웨어러블 전자기기, 슬림 휴대용 기기, 고밀도 PCB 레이아웃에 자연스럽게 선택됩니다. LED 조명 회로는 동일한 SMD 크기에 통합되어 있으며, 종단은 일반적으로 SMD 탭이나 걸 윙 접점으로 이루어집니다.
보드 높이가 주요 제약 조건인 설계의 경우, 또한 검토해 보세요 저프로파일 택트 스위치 옵션 — 일부 저프로파일 모델은 LED 조명이 적용되어 총 높이 2mm 미만으로 제공됩니다.
최적 용도: 자동화된 PCB 조립, 컴팩트 소비자 전자제품, 웨어러블, 고밀도 보드 등이 있습니다.
THT(관통구멍) LED 촉각 스위치
스루홀 LED 타크 스위치는 PCB 구멍을 통과하는 PC 핀 종단이 있으며, 이 단자는 PCB 하단에 납땜되어 있습니다. 이로 인해 표면 실장 패드보다 더 강한 기계적 결합이 이루어지므로, THT 변형은 기계적 응력에 더 강하게 작용하는데, 이는 자주 다루거나 진동이 발생하는 제품에서 중요합니다.
THT LED 택트 스위치는 다양한 커패시 스타일, 크기, 색상으로 제공되며, 패널 스타일 통합을 위한 베젤 옵션도 종종 제공됩니다. 일반적으로 SMD 변형보다 키가 높으며, 선택한 캡에 따라 총 높이가 5mm에서 10mm 이상까지 다양합니다. 작동 힘은 제품 시리즈 전반에 걸쳐 약 100gf에서 350gf까지 다양하며, 품질 부품의 사이클 수명 등급은 일반적으로 500,000에서 1,000,000회 작동 회수에 이릅니다.
최적 용도: 수작업 조립 프로토타입, 강력한 기계적 고정이 필요한 제품, 산업용 패널, 높이 제한이 완화된 설계.
직각 LED 촉각 스위치
직각(수평) LED 타크 스위치는 작동 축을 PCB 표면에 수직이 아닌 평행하게 배치합니다. 스위치는 PCB 가장자리에 수직으로 장착되어 있으며, 액추에이터는 바깥쪽을 향해 있어 버튼을 위가 아닌 옆에서 눌러도 됩니다.
이 장착 방식은 제품의 기계적 설계로 인해 보드 가장자리, 외장 측면, 또는 하우징 벽의 슬롯을 통해 버튼에 접근해야 할 때 사용됩니다. 또한 보드 표면에 대한 버튼의 전체 높이 프로파일을 줄여 인클로저 깊이가 제한될 때 유용합니다. 직각 구성의 LED 택트 스위치는 THT와 SMD 버전 모두에서 제공됩니다.
직각 장착 설계에 대한 자세한 내용은 전용 글을 참고하세요 직각 택트 스위치 가이드.
최적 용도: 엣지 액추터식 인터페이스, 측면 접근 버튼이 있는 인클로저, 공간이 제한된 제품 하우징.
패널 마운트 LED 촉각 스위치 (와이어 리드 포함)
패널 마운트형 LED 전술 스위치는 패널 뒤에 별도의 PCB 모듈을 사용하며, 스위치 액추에이터가 전면 패널 표면의 컷아웃을 통과합니다. 4선 리드가 스위치와 LED 회로를 메인 PCB에 연결합니다. 표준 패널 컷아웃 직경은 보통 16mm이며, 커넥터는 보통 2.54mm 피치입니다.
이 구성은 전자장치가 인클로저 내부에 매립되어 있을 때 스위치가 전면 패널에서 접근 가능해야 할 때 선택됩니다. 패널 개구부 주변에 IP 등급 밀봉이 가능하며, 일부 변형은 IP67 등급의 먼지 및 물 침투 방지 보호를 달성합니다. 패널 마운트 LED 타크 스위치는 패널 마감과 버튼 배치가 PCB 구동이 아닌 설계 기반인 맞춤형 제어 박스, 의료 기기, 산업용 장비에 일반적으로 지정됩니다.
최적 용도: 전면 패널 인터페이스, IP 등급 밀봉이 필요한 케이스, 의료 기기, 맞춤형 산업용 제어 박스 등이 있습니다.
이해해야 할 주요 전기 사양
LED 타크 스위치는 한 몸체 안에 두 개의 독립적인 전기 회로를 가지고 있습니다. 스위칭 접점 사양을 정확히 하는 것은 표준 관행이지만, LED 회로 사양도 동등한 주의가 필요하며 설계 단계에서 간과되는 경우가 많습니다.
| 매개변수 | 일반적인 사거리 | 왜 중요한가 |
|---|---|---|
| LED 순방향 전압(VF) | ~2.0V (빨강, 초록, 호박색) / ~3.0–3.3V (파랑, 흰색, RGB) | 전원 전압과 저항 계산과의 호환성을 결정합니다 |
| LED 순방향 전류 (IF) | 5mA – 20mA (일반) | MCU GPIO 핀은 일반적으로 최대 8–20mA를 공급하며, 이를 초과하면 GPIO가 손상됩니다 |
| 발광 강도 | 5mcd – 100mcd (색상과 시리즈에 따라 다름) | 주변 조명 조건에서 LED 가시성을 결정합니다 |
| 스위치 접점 정격 | 일반적으로 12VDC에서 50mA | 접촉 회로가 부하를 감당하지 않고 손상되도록 보장합니다 |
| 작전 부대 | 100갤럿 – 350갤런 | 촉각 감각과 우발적 작동 위험에 영향을 미칩니다 |
| 전기 수명 (사이클 수명) | 100,000 – 1,000,000 사이클 | 예상 작동 주파수 하에서 제품 수명을 정의합니다 |
| 작동 온도 | -40°C에서 85°C (일반적) | 배치 환경에 적합함을 확인함 |
| IP 등급 (밀폐 버전) | IP67 (셀렉트 패널 마운트 및 SMD 시리즈) | 세척, 야외, 또는 튀김 방지 환경에 필요합니다 |
LED 색상 간의 순방향 전압 차이는 가장 흔히 오해받는 사양입니다. 빨간색 LED 택트 스위치는 일반적으로 ~2.0V 순방향 전압이 필요하지, 파란색 또는 흰색 LED는 ~3.0–3.3V가 필요합니다. 설계가 3.3V 전원 레일을 사용하다가 순방향 전압 강하와 저항을 고려하지 않고 파란색 LED 택트 스위치를 추가한다면, LED가 안정적으로 빛나지 않거나 과도한 전류를 소모할 수 있습니다. 전류 제한 저항 값은 항상 특정 LED 색상의 Vf를 기준으로 계산하세요. 일반적인 가정이 아닙니다.
산업별 적용
LED 촉각 스위치는 거의 모든 전자 집약적 산업에서 등장하지만, 구성 요구사항은 산업별로 크게 다릅니다.
| 산업 | 선호 LED 색상 | 장착 종류 | IP 등급 필요 | 주석 |
|---|---|---|---|---|
| 산업 제어 | 빨강 / 초록 / 호박 | THT 또는 패널 마운트 | 거친 지역용 IP67 | 상태 확인, 안전 인터록 패널 |
| 자동차 | 블루 / 화이트 / 앰버 | SMD 또는 직각(직각 | 선택 사항 | 대시보드 조작, 스티어링 휠 버튼, HVAC 인터페이스 |
| 의료기기 | 그린 / 레드 / 바이컬러 | SMD 또는 패널 마운트 | IP54–IP67 | 진단 기기, 휴대용 모니터, 주입 펌프 |
| 가전 제품 | 화이트 / RGB | SMD | 보통 필요하지 않습니다 | 전원 버튼, 키패드, 게이밍 컨트롤러 |
| 네트워킹 / 통신 | 그린 / 블루 | SMD 또는 THT | 선택 사항 | 포트 상태 버튼, 서버 랙 인터페이스, 데이터 센터 장비 |
| IoT / 임베디드 시스템 | RGB 또는 단색 | SMD | 선택 사항 | 프로그래머블 상태 버튼, 장치 페어링, 모드 선택 |

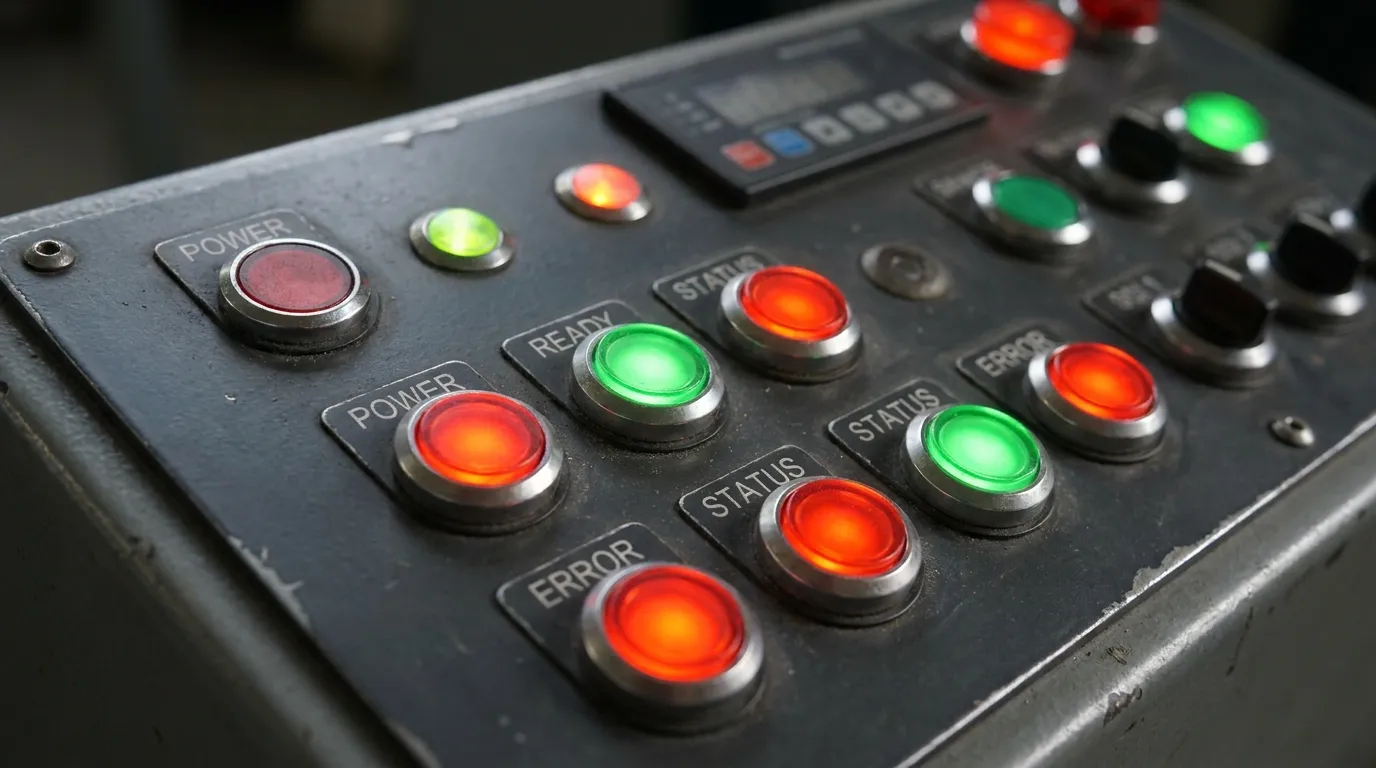

산업용 제어판에서는 색상 규칙이 IEC 및 기계 안전 기준을 따릅니다: 녹색은 작동 중이거나 안전 상태를 나타내고, 빨간색은 고장 또는 정지 상태를 나타내며, 호박색은 과도 또는 경고 상태를 나타냅니다. 초록색이 예상되는 곳에 빨간색을 사용하거나 그 반대로 사용하는 것은 단순한 외관상의 불일치가 아니라 운영자 인터페이스에서 실질적인 안전 위험을 초래합니다.
의료 및 진단 장비는 종종 이중색(빨강-초록) LED 택트 스위치를 사용하며, 색상 변화는 정상 작동 시 초록색, 경보나 고장 상태에서는 빨간색 등 작동 상태 전환을 신호하는 동일한 물리적 버튼을 통해 전달합니다. 이렇게 하면 패널의 복잡성을 줄이면서도 상태 명확성을 희생하지 않습니다.
적합한 LED 촉각 스위치 선택 방법
설계에 적합한 LED 촉각 스위치는 연속적으로 평가된 여섯 가지 요소를 기준으로 결정됩니다. 어느 하나라도 건너뛰면 프로토타입이나 생산 단계에서 재작업이 생기는 경향이 있습니다.
1. 애플리케이션 환경을 정의합니다.
스위치가 밀폐된 인클로저 안에 있거나, 습기, 진동, 극한 온도에 노출되어 있나요? 열악한 환경에서는 기계적 강도를 위해 THT나 IP67 등급의 밀폐 패널 마운트가 필요합니다. 표준 소비자 및 사무용 전자제품은 추가 보호 없이 SMD를 사용할 수 있습니다.
2. LED 색상은 미관이 아닌 기능에 따라 선택하세요.
색상을 산업 내에서 일반적인 의미와 일치시키세요. 버튼이 전원 켜짐을 나타내면, 녹색은 기존 관례입니다. 고장을 알리거나 작업자의 주의가 필요하면 빨간색이나 앰버색을 사용하세요. 동적 색상 변화가 펌웨어 로직에 의해 구동되는 디자인에는 RGB를 예약하세요.
3. PCB 레이아웃 제약에 따라 장착 유형을 선택합니다.
보드 높이가 중요하다면 SMD나 직각 마운트가 올바른 방향입니다. 기계적 내구성과 손땜이 우선이라면 THT가 더 나은 선택입니다. 버튼이 전면 패널 표면에 꼭 있어야 한다면, 패널 마운트에 와이어 리드가 있는 것이 유일한 실용적인 선택입니다.
4. 전기적 호환성 확인.
LED 전방 전압이 공급 레일에 비해 어떻게 되는지 확인하세요. 전류 제한 저항을 계산하세요. GPIO 또는 드라이버 회로가 소스 전류 한계를 초과하지 않고 필요한 순방향 전류를 공급할 수 있는지 확인하세요. 이 단계는 LED 고장을 방지하고 구동 회로를 보호합니다.
5. IP 등급 요건을 확인하세요.
제품이 세척되거나 습한 환경에서 사용되거나 먼지 유입에 노출될 경우, 필요한 IP 등급을 확인하고 이를 충족하는 변형을 선택하세요 — 근사치가 아닌 제품을 선택하세요.
6. 맞춤화 필요성을 평가합니다.
커스텀 캡 색상, 각인 글자(파워 심볼, 링 일광), 베젤 스타일, 비표준 LED 색상은 최소 주문 수량으로 맞춤 주문이 필요할 수 있습니다. 이러한 요구사항을 조기에 파악하여 지연을 피하세요.
LED 택트 스위치를 백라이트 푸시버튼 및 패널 표시기 등 다른 조명 스위치 유형과 비교하는 독자들을 위해, 조명 전술 스위치 가이드 더 넓은 조명 스위치 계열을 자세히 다룹니다.
아직 조명 기능이 있는 버전과 표준 전술 스위치 중 어느 쪽이 적합한지 평가 중이라면, 전범위 전역 전면 스위치 모든 유형과 응용 시나리오를 다룹니다.
LED 촉각 스위치를 지정할 때 흔히 발생하는 실수
| 실수 | 왜 그런 일이 일어나는지 | 피하는 방법 |
|---|---|---|
| 모든 LED 색상이 동일한 순방향 전압을 가진다고 가정할 때 | 엔지니어들은 모든 색상에 일반적인 2V Vf를 적용합니다 | 항상 특정 LED 색상에 대한 데이터시트를 확인하세요 — 파란색/흰색/RGB는 ~3.0–3.3V Vf 정도가 필요합니다 |
| 전류 제한 저항 없이 GPIO에서 직접 LED를 구동하는 방법 | LED를 별도의 회로로 간과하기 | 다음 다음 방식으로 계산된 직렬 저항기를 추가합니다: R = (V공급 – Vf) / 만약 |
| 조립 중 LED 극성 반전 | LED 핀은 PCB 실크스크린에 항상 명확하게 표시되지 않습니다 | PCB 위에 LED 양극/음극을 명확히 표시하세요; 납땜 전에 데이터시트 핀 다이어그램으로 확인하세요 |
| 변형 완화 없이 고진동 적용에서 THT 선택 | THT는 모든 경우에 기계적으로 우수하다고 가정됩니다 | 진동이 심한 환경에서는 적절한 접착 언더필이나 하우징 지지가 있는 직각 마운트가 더 좋은 성능을 냅니다 |
| THT 변형을 지정할 때 PCB 높이를 무시하기 | THT LED 전술 스위치는 더 높으며, 인클로저 뚜껑과 충돌할 수 있습니다 | 전체 높이(스위치 바디캡)를 인클로저 내부 공간과 대비한 후에야 풋프린트를 정하세요 |
| 환경에 맞는 잘못된 IP 등급 선택 | 표준 스위치가 가끔 튀는 것을 견딜 수 있다고 가정할 때 | IP20 또는 등급이 없는 스위치는 세척 환경이나 야외 환경에서 고장 날 수 있습니다 — IP 클래스를 사용 환경과 비교해 확인하세요 |
| 공통 양극/음극을 확인하지 않고 이중색 스위치를 지정하기 | 두 가지 배선 구성이 존재합니다; 둘 다 같다고 가정할 때 | 스위치가 공통 양극인지 공통 음극인지 확인하고 LED 드라이버 회로 설계와 일치시키세요 |
자주 묻는 질문
LED 촉각 스위치는 어떤 색상으로 나오나요?
LED 촉각 스위치는 빨강, 초록, 파랑, 노랑/호박색, 흰색 등 다섯 가지 표준 단색으로 제공됩니다. 이중 색상 옵션(가장 흔한 빨강-초록, 빨강-파랑, 빨강-흰색)은 한 스위치 본체 내에 두 가지 색상을 허용합니다. 풀 RGB 변형은 빨강, 초록, 파랑 요소를 PWM 기반으로 혼합하여 어떤 색상에도 접근할 수 있게 합니다.
SMD와 THT LED 촉각 스위치의 차이점은 무엇인가요?
SMD(표면 실장) LED 타트 스위치는 리플로우 납땜을 위해 설계되었으며, PCB 표면에 평평하게 위치하고 자동 조립에 적합한 낮은 프로파일을 제공합니다. THT(관통구멍) 버전은 PCB를 통과하는 PC 핀을 사용하여 더 강한 기계적 고정을 제공하며, 손으로 납땜한 프로토타입이나 진동이 많은 응용 분야에 더 적합합니다.
촉각 스위치의 LED 색상은 무엇을 의미하나요?
LED 색상은 전자 및 기계 안전에서 확립된 관례를 따릅니다: 빨간색은 일반적으로 결함, 경고, 정지 상태를 알리고; 녹색은 활성 또는 정상 작동을 나타냅니다; 파란색은 대기 상태나 전원 상태를 나타내며; 앰버는 경고 또는 과이 상태를 나타냅니다. 이러한 관습은 색상이 작업자의 안전을 직접적으로 지원하는 산업 및 의료 분야에서 특히 중요합니다.
LED 촉각 스위치는 어떤 순방향 전압이 필요한가요?
Tact 스위치의 빨강, 초록, 앰버 LED는 일반적으로 약 2.0V의 순방향 전압(Vf)을 필요로 합니다. 청색, 흰색, RGB LED는 약 3.0–3.3V Vf를 필요로 합니다. 이 차이는 특히 3.3V MCU 기반 시스템에서 LED 구동 회로의 전류 제한 저항을 설계할 때 중요합니다.
이중색 LED 촉각 스위치란 무엇인가요?
양색 LED 택트 스위치는 하나의 스위치 본체에 두 개의 LED 요소를 포함하고 있어, 활성화되는 LED 회로에 따라 두 가지 색상 중 하나를 표시할 수 있습니다. 빨강-초록 조합이 가장 흔하며, 단일 버튼이 활성화(녹색)와 결함(빨간색) 상태를 모두 표시해야 하는 상태 패널에서 사용됩니다. 바이컬러 스위치는 공통 양극 또는 공통 음극으로 배선되며, 이는 LED 드라이버 회로 설계와 일치해야 합니다.
LED 촉각 스위치는 산업용이나 야외 환경에서 사용할 수 있나요?
네. IP67 등급의 밀봉 버전은 THT 패널 마운트와 일부 SMD 구성으로 제공됩니다. 이 장치는 먼지 유입과 일시적인 물 침수로부터 보호하여 산업용 제어 패널, 야외 인클로저, 청소나 물 튀김 노출이 쉬운 장비에 적합합니다.
LED 촉각 스위치에 외부 저항이 필요한가요?
대부분의 서킷에서는 그렇습니다. 스위치 내부의 LED는 LED 회로와 직렬로 연결된 전류 제한 저항기가 필요합니다. 이 기능이 없으면 LED가 통제되지 않은 전류를 끌어 LED를 파괴하거나 구동 GPIO를 손상시키거나 신뢰성 저하를 초래할 수 있습니다. 저항 값은 다음과 같이 계산됩니다: R = (전원 전압 – LED 순방향 전압) ÷ LED 순방향 전류.
관련 가이드
LED 촉각 스위치는 조명이 있는 및 비조명이 있는 더 큰 전술 스위치 구성의 일부입니다. 만약 디자인 요구사항이 단색 PCB 장착 LED 변형을 넘어서는 것이라면, 다음 자료들이 관련 주제를 심층적으로 다룹니다.
스위치 액추에이터가 보드 가장자리나 하우징 벽을 향해야 하는 설계의 경우, 직각 택트 스위치 가이드 수평 장착 구성, PCB 크기, 인클로저 통합에 대해 자세히 다룹니다.
만약 설계가 가능한 한 낮은 보드 높이를 요구한다면, 특히 슬림 웨어러블, 휴대용 기기, 고밀도 보드에서 — 저프로파일 택트 스위치 가이드 3mm 이하 및 초저프로파일 옵션을 포함하며, 일부는 LED 조명도 제공됩니다.
전술 스위치를 넘어 조명 스위치 유형을 더 넓게 비교하려면 — 조명 푸시버튼, 패널 표시기, 백라이트 스위치 배열 등 — 조명 전술 스위치 가이드 더 넓은 기준점을 제공합니다.
그리고 아직 어떤 종류의 전술 스위치가 본인의 용도에 적합한지 평가하는 단계라면, 완전한 TACT 스위치 개요 모든 유형의 제품 카테고리를 포함한 선택 지침을 제공합니다.
결론
LED 촉각 스위치는 정밀하고 기능적인 부품이며, 이를 올바르게 지정하려면 단순히 색상을 고르는 것 이상의 것이 필요합니다. LED 색상은 작동상의 의미를 지니며, 장착 유형은 조립 적합성과 기계적 성능을 결정하며, 전기 매개변수는 회로 설계 요구사항을 정의하고, IP 등급은 스위치가 신뢰성 있게 배치될 수 있는 위치를 정의합니다.
대부분의 표준 PCB 설계에서 SMD 또는 THT 단색 LED 택트 스위치가 대부분의 요구사항을 충족합니다. 이중 색상 변형은 단일 버튼으로 두 시스템 상태를 신호해야 할 때 현명한 선택입니다. 패널 마운트 구성은 전면 패널 통합 문제를 해결합니다. RGB 스위치는 펌웨어가 이미 동적 색상 출력을 관리하는 설계에 가장 적합합니다.
특정 제품의 구성 결정을 진행 중이며 기술 지원이 필요하다면, HX 스위치 팀에 직접 연락하여 애플리케이션 요구사항을 논의하고 샘플을 요청하세요.
